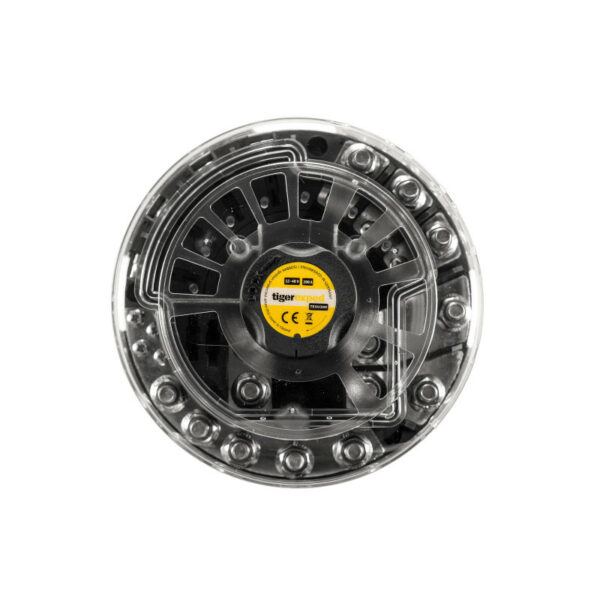

Zentralelektrik TEXU200 – Sicherungshalter, Sammelschienen u.v.m.

199,00 €

Kostenloser Paketversand ab 199 € in Deutschland und ab 499 € nach Österreich. Nach Rabatten, ohne Sperrgut/Sondermaße. Versanddetails

Lieferzeit: 3–4 Werktage

Fasse Stromverteilung und Sicherungsplätze übersichtlich an einem gemeinsamen Einbauort zusammen.

TEXU200 mit Plus-/Minus-Sammelschienen und Sicherungsplätzen für eine Batterie beziehungsweise Batteriebank. Die Stromgrenzen der einzelnen Anschlüsse und der Gesamtanlage sind bei der Auslegung einzuhalten.

SKU: SIHA-TEXU200-TIGEREXPED · Kategorie: Sicherungsverteiler & Zentralelektrik · Gewicht: 4 kg

Beschreibung

Ein gemeinsamer Platz für die Verteilung deines Bordstroms

Batterie, Ladegeräte und Verbraucher sollen im Ausbau übersichtlich verbunden sein. Die TEXU200 fasst Plus- und Minusverteilung sowie verschiedene Sicherungsplätze in einem gemeinsamen Gehäuse zusammen.

Das kann die Planung erleichtern, weil du mehrere einzelne Verteiler und Sicherungshalter durch eine zentrale Baugruppe ersetzt. Die Stromkreise lassen sich am Deckel beschriften und später leichter zuordnen.

Die Verteilung folgt deinem Strombedarf

Entscheidend sind die Gesamtbelastung, die einzelnen Abgänge und deren zulässige Stromstärken. Vor der Auswahl sollten deshalb alle Verbraucher und Ladewege feststehen.

Wir helfen dir bei der Auswahl

Schick uns deine geplanten Geräte oder einen einfachen Anschlussplan. Damit können wir gemeinsam die passende Verteilung auswählen.

Frage zum Produkt stellen

TEXU200 Bauteile und Funktionsübersicht

Minus-Sammelschiene

Schließe 1 Batterie oder Batteriebank an, dazu 4 Hochstrom- und 4 Standardverbraucher.
Plus-Schiene für Bordakkus und Verbraucher

Schraubanschlüsse und Sicherungen

2x MEGA / AMG Sicherung max. 200A
3x MIDI / AMI Sicherung max. 120 A
4x ATO / ATC / ATP Sicherung max. 25A

Alle Anschlussbolzen sind aus korrosionsbeständigem Edelstahl, M8 und M4 mit Flanschmuttern, um Kabelschuhe bis zu 70 mm², bzw. bis zu 50 mm² sicher anzuschließen.

1:1 Masseverteilung

Schluss mit unzureichenden Masseverteilungen: Beim TEXU200 ist genau wie beim TEXU400, für jeden Plus- auch ein Minusanschluss vorhanden.
Zündgeschützt

Beide TEXU Zentralelektriken sind dank integriertem, umlaufendem Steg mit Dichtung zündgeschützt nach ISO 8846. Sie sind damit auch für die Montage im Motorraum zugelassen.
LED Ausfallkontrolle mit Lichtleitern

Lichtleiter lassen die LED Ausfallkontrolle direkt an der Beschriftung der Stromkreise im geschlossenen Deckel aufleuchten und ermöglichen so eine schnelle und sichere Diagnose. Ein Stickersatz zur Beschriftung ist im Lieferumfang enthalten.
Platz für Ersatzsicherungen

Das TEXU200 enthält zusätzliche Steckplätze für Ersatzsicherungen (1x MEGA, 1x MIDI, 2x ATO/ATC/ATP)

Komfortables Öffnen und Schließen

Der mittig auf dem Gehäusedeckel angeordnete Knauf lässt die Abdeckung problemlos öffnen und schließen und macht sogar einhändige Bedienung in beengten Platzverhältnissen möglich.

Angaben zur Produktsicherheit

Hersteller und verantwortliche Person:
texdev GmbH
Weseler Str. 82
46519 Alpen
Deutschland
E-Mail: info@texdev.de

Für Auswahl, Absicherung, Kabelquerschnitte und Montage sind die im Produkttext genannten Stromgrenzen sowie die Herstellerunterlagen zu beachten.

Technische Spezifikationen

Maximale Strombelastung 200A für 30 min. / 180A dauerhaft
Anschluss 1 Batterie oder einer zusammengeschlossenen Batteriebank
Anschlüsse für Verbraucher:
5 x M8 Bolzenanschluss (Absicherung mit 2 x MEGA bis zu 200/180 Ampere bei max. 70 mm² Kabelstärke und  3 x MIDI bis zu 120A bei max. 50 mm² Kabelstärke.)
4 x M4 (Absicherung mit ATP/ATO/ATC Flachstecksicherung bis zu 25A bei max. 6 mm² Kabelstärke.

Abmessungen

Durchmesser: 16 cm
Aufbauende Höhe: 5 cm
Gewicht: 1,5 kg

TEXU200-Handbuch: Anschlussgrenzen und Montagevorgaben

Zusätzliche Informationen

Gewicht 4 kg

Produktsicherheit

Herstellerinformationen

texdev GmbH
Weseler Straße 82
46519 Alpen
Deutschland
info@texdev.de

Verantwortliche Person in der EU

texdev GmbH
Weseler Straße 82
46519 Alpen
Deutschland
info@texdev.de

Sicherheitshinweise

⚠️ Sicherheitshinweise – TEXU200

  • Arbeiten an elektrischen Hochstromanlagen setzen Fachkenntnisse voraus und dürfen nur von qualifizierten Personen an einer spannungsfrei geschalteten und gegen Wiedereinschalten gesicherten Anlage durchgeführt werden. Die Sicherheitshinweise der angeschlossenen Batterie sind ebenfalls zu beachten.
  • Maximal zulässiger Gesamtstrom: 200 A bei 35 °C beziehungsweise 180 A bei 50 °C. Die Umgebungstemperatur von 50 °C darf nicht überschritten werden.
  • Ausschließlich Sicherungen mit passender Spannung und Stromstärke einsetzen. Kabelquerschnitt, Sicherungswert und zulässige Dauerbelastung müssen für jeden Stromkreis nach Herstellerangaben ausgelegt werden; Sicherungen sind nicht im Lieferumfang enthalten.
  • Für Hochstromverbindungen zugelassene feindrähtige Fahrzeugleitungen und geeignete Rohrkabelschuhe verwenden. Hochstromkabel wegen möglicher Wärmeentwicklung möglichst frei, gut befestigt und nicht in geschlossenen Kabelkanälen verlegen.
  • Montage trocken, möglichst kühl und gut belüftet, auf nicht brennbarem Untergrund und nicht direkt über entlüfteten Blei-Säure-Batterien. Alle vorgesehenen Befestigungspunkte nutzen, damit Anschlusskräfte die Grundplatte nicht beschädigen.
  • Für den Zündschutz nach ISO 8846 muss die Frontabdeckung vollständig montiert und mit dem Zentralknopf verriegelt sein.
  • Vorgeschriebene Anzugsmomente: M4 1,5 Nm, M5 5,4 Nm, M8 12,5 Nm. Geeigneten Drehmomentschlüssel verwenden und Kontaktflächen nicht mit Schrumpfschlauch überdecken.
  • Die Sicherungsausfallanzeige überwacht nur angeschlossene Verbraucher; Sicherungen von Batterien und Ladegeräten werden nicht angezeigt. Vor Arbeiten deshalb immer eigenständig Spannungsfreiheit feststellen.

Vollständiges TEXU200-Handbuch mit Anschluss- und Sicherheitshinweisen (PDF)
