Beschreibung
Den Landstrom im Fahrzeug fachgerecht verteilen

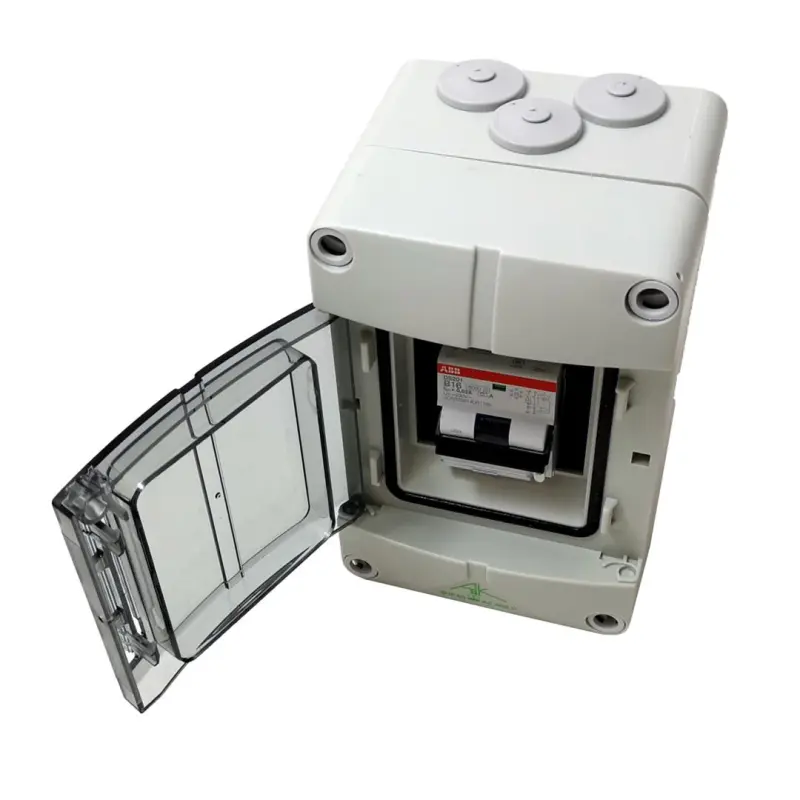

Wenn dein Camper einen festen 230-V-Anschluss bekommt, gehören die vorgesehenen Schutzgeräte von Anfang an zur Planung. Diese Kleinverteilung kombiniert FI- und Leitungsschutz in einem kompakten Gehäuse.
Das Angebot umfasst unterschiedliche Ausführungen. Welche davon zu deiner Einspeisung und Anlage passt, muss anhand des konkreten Aufbaus festgelegt werden.
Die passende Ausführung gehört in den Elektroplan
Stimme die Auswahl mit der Elektrofachkraft ab, die deine 230-V-Anlage errichtet oder prüft. Sie berücksichtigt unter anderem Einspeisung, Schutzmaßnahmen und angeschlossene Stromkreise. Die IP65-Eigenschaft setzt ein geschlossenes Gehäuse und fachgerecht abgedichtete Leitungseinführungen voraus.
Wir helfen dir bei der Auswahl
Wir helfen dir, die benötigte Ausführung anhand dieser Planung zuzuordnen.
Welche Ausführung ist die richtige?
- 1P+N: Phase und Neutralleiter werden im Fehlerfall gemeinsam abgeschaltet. Die Überlasterkennung erfolgt auf der Phase. Diese Ausführung passt, wenn eine normgerechte, verpolungssichere CEE-Einspeisung verwendet wird und eine Vertauschung von Phase und Neutralleiter ausgeschlossen ist.
- 2P: Beide Leiter werden gemeinsam abgeschaltet und zusätzlich jeweils auf Überlast überwacht. Diese Ausführung ist die sichere Wahl, wenn eine Verpolung der Einspeisung nicht zuverlässig ausgeschlossen werden kann.
Einfach gesagt: Bei einer ausschließlich normgerechten CEE-Einspeisung genügt in der Regel 1P+N. Sobald nicht verpolungssichere Einspeisungen eine Rolle spielen könnten, sollte die 2P-Ausführung verwendet werden. Unzulässige Adapter ersetzen keine fachgerechte Einspeisung.
Technische Daten
- Nennstrom des Leitungsschutzes: 16 A
- Bemessungsfehlerstrom: 30 mA
- Fehlerstromklasse: Typ A
- Mindestbetriebsspannung: 170 V
- Schutzart des Kleinverteilers: IP65
- Gehäuse mit 3 Teilungseinheiten
- PE-/N-Klemme mit 1 Klemmstelle bis 16 mm² und 3 Klemmstellen bis 6 mm²
- 3 elastische Leitungseinführungen an der Oberseite
- inklusive Abdeck- und Beschriftungsstreifen, Isolierstopfen und Doppelmembranstutzen
- Maße: 15 × 10 × 10 cm
- Gewicht: ca. 0,60 kg
Angaben zur Produktsicherheit
Hersteller und verantwortliche Person:
tigerexped GmbH & Co. KG
Weseler Straße 82
46519 Alpen
Deutschland
E-Mail: info@tigerexped.de
Produktidentifikation: TEX1001 (1P+N) · TEX1001-2P (2P)
Sicherheits- und Einbauhinweise
- Arbeiten an 230-V-Anlagen dürfen ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft ausgeführt werden.
- Vor Montage und Anschluss die Anlage allpolig freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen.
- Phase, Neutralleiter und Schutzleiter müssen eindeutig zugeordnet und fachgerecht angeschlossen werden.
- Leiterquerschnitte, Vorsicherung und maximale Belastung auf die Anlage abstimmen; 16 A Nennstrom nicht überschreiten.
- IP65 wird nur bei geschlossenem Gehäuse und fachgerecht abgedichteten Leitungseinführungen erreicht.
- FI/LS nach dem Einbau sowie regelmäßig über die Prüftaste testen und Herstellerhinweise beachten.
- Bei nicht verpolungssicherer Einspeisung die 2P-Ausführung wählen.
