Kompaktverteiler IP30 für Camper – leer oder mit ABB FI/LS

14,95 € – 179,95 €

Kostenloser Paketversand ab 199 € in Deutschland und ab 499 € nach Österreich. Nach Rabatten, ohne Sperrgut/Sondermaße. Versanddetails

Lieferzeit: 3–5 Werktage

Plane den Einbauplatz und die Schutzkomponenten deiner 230-V-Anlage gemeinsam mit deiner Elektrofachkraft.

Kompakter 2-TE-Aufputzverteiler für trockene, vor Feuchtigkeit geschützte Einbaubereiche im Camper. Wahlweise leer oder als unmontiertes Komponenten-Set mit ABB FI/LS 1P+N oder 2P. Schutzart IP30.

SKU: VL-PAPVMK2 · Kategorie: Sicherungsverteiler & Zentralelektrik · Gewicht: 0,60 kg

Beschreibung

Ein kompakter Platz für deine 230-V-Verteilung

Im Ausbau ist der Platz für Elektrik häufig begrenzt. Dieser kleine Aufputzverteiler bietet zwei Teilungseinheiten und ist für einen trockenen, vor Feuchtigkeit geschützten Einbauort vorgesehen.

Du wählst das leere Gehäuse oder ein unmontiertes Komponenten-Set mit einem ABB FI/LS. Ein bestelltes Set ist noch keine fertig angeschlossene Verteilung.

Die passende Ausführung gehört in den Elektroplan

Stimme Ausführung und Einbauort mit der Elektrofachkraft ab, die deine 230-V-Anlage errichtet oder prüft. Schutzmaßnahmen, Einspeisung und Stromkreise werden gemeinsam geplant. Das Gehäuse besitzt Schutzart IP30 und eignet sich nicht für einen ungeschützten feuchten Einbaubereich.

Wir helfen dir bei der Auswahl

Wir helfen dir, die benötigte Ausführung anhand dieser Planung zuzuordnen.

Frage zum Produkt stellen

Welche Ausführung passt?

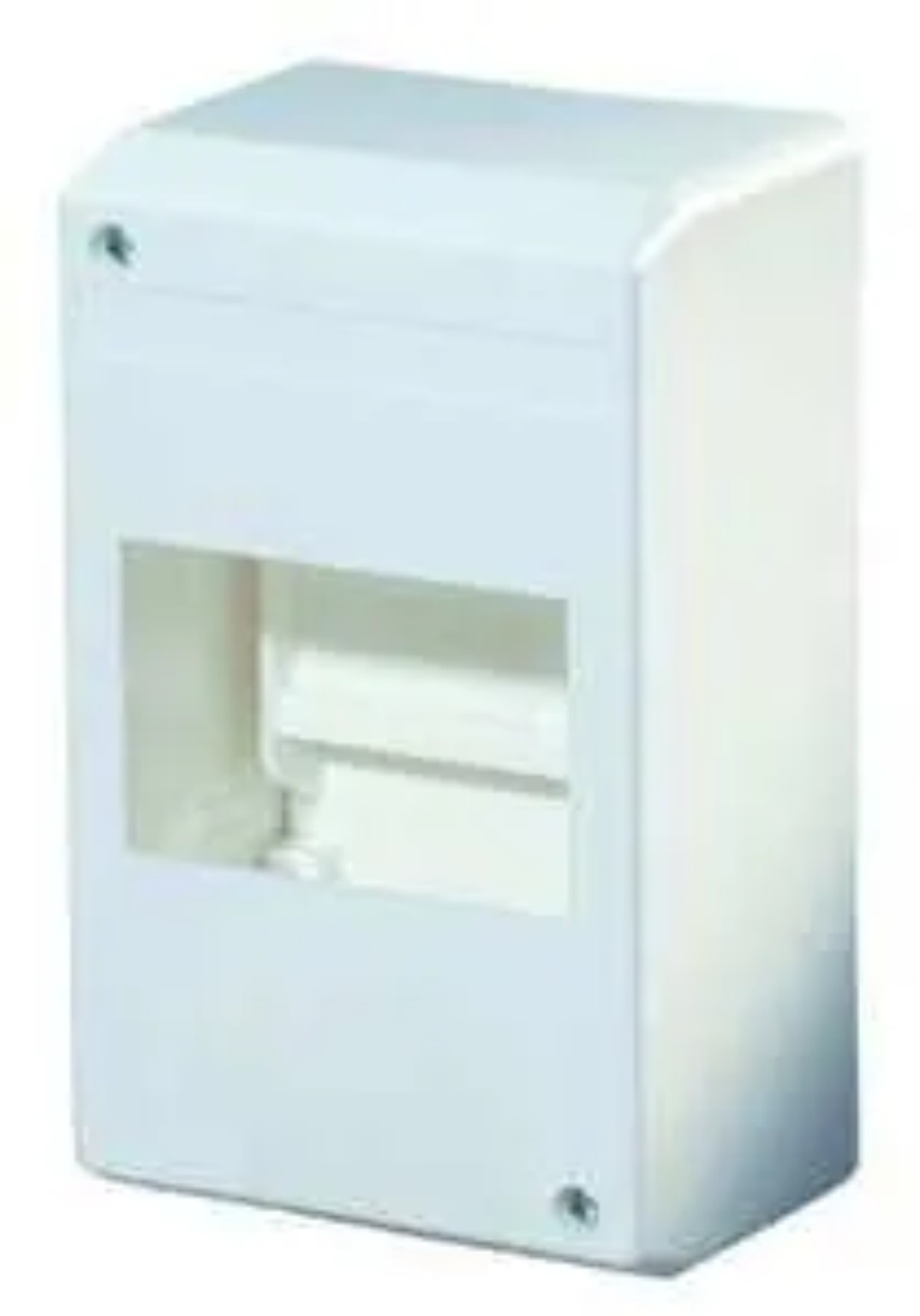

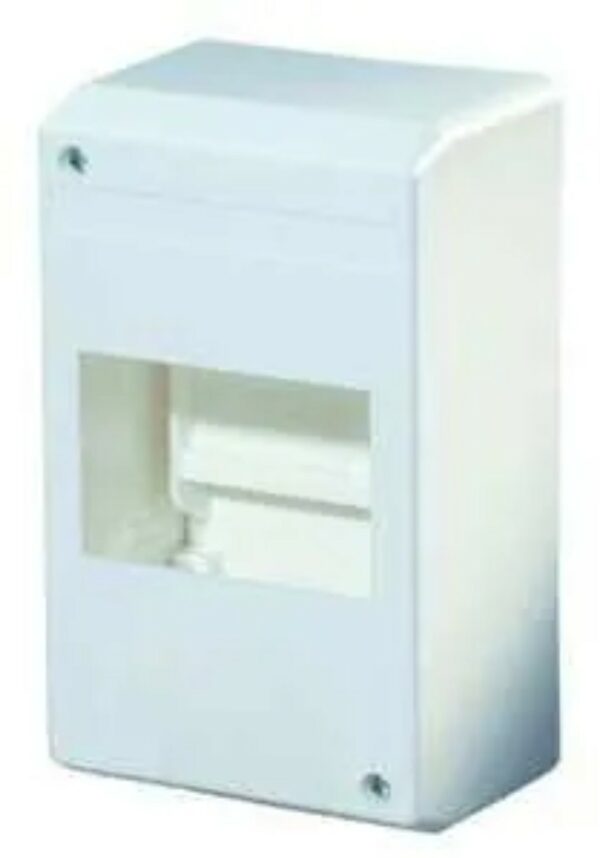

  • Leergehäuse: PROTEC.class PAPVMK 2 mit DIN-Schiene sowie N- und PE-Klemmen – ohne FI/LS.
  • Set 1P+N: zusätzlich ABB DS201 B16 A30. Phase und Neutralleiter werden gemeinsam abgeschaltet; der Überstromschutz wirkt auf der Phase. Für verpolungssichere, fachgerecht ausgeführte Einspeisungen.
  • Set 2P: zusätzlich ABB DS202CR B16 A30. Beide Leiter werden gemeinsam abgeschaltet und jeweils gegen Überstrom geschützt. Sinnvoll, wenn eine Vertauschung von Phase und Neutralleiter nicht zuverlässig ausgeschlossen werden kann.

Technische Daten des Gehäuses

  • 2 Teilungseinheiten
  • Maße: 140 × 50 × 65 mm (H × B × T)
  • Schutzart: IP30
  • Schutzklasse II, schutzisoliert
  • Bemessungsspannung: 400 V
  • für Geräte bis 63 A
  • integrierte DIN-Profilschiene
  • N- und PE-Schraubklemmen mit jeweils 4 × 10 mm²
  • Umgebungstemperatur: −25 °C bis +40 °C
  • Gehäusematerial: PS-HI FR, halogenfrei, silikonfrei und PVC-frei

Daten der optionalen FI/LS-Schalter

  • Nennstrom: 16 A
  • Auslösecharakteristik: B
  • Bemessungsfehlerstrom: 30 mA
  • Fehlerstromtyp: A
  • Ausführung wahlweise 1P+N oder 2P

Wo darf der Verteiler eingebaut werden?

Der PAPVMK 2 ist vom Hersteller für trockene Räume vorgesehen. Im Fahrzeug kommt deshalb nur ein trockener, geschützter Innenbereich infrage, an dem weder Spritz- oder Tropfwasser noch Kondenswasser zu erwarten sind. Ungeeignet sind insbesondere Feuchträume, Außenstaufächer sowie Einbauorte unter Wasserleitungen oder Tanks. Wenn am Einbauort mit Feuchtigkeit zu rechnen ist, muss mindestens eine entsprechend geschützte Ausführung – in der Regel ab IP44 – gewählt werden.

Der konkrete Einbauort, die Einspeisung und das Schutzkonzept müssen von der ausführenden Elektrofachkraft beurteilt werden.
