Beschreibung
Saubere 12-/24-V-Stromverteilung ohne Crimpen an jedem Abgang
Der Pekaway FUSY verteilt und schützt die 12- oder 24-Volt-Verbraucher im Camper, Van oder Boot. Statt kleiner Schraubanschlüsse kommen original WAGO-Hebelklemmen zum Einsatz. Leitungen lassen sich dadurch schnell anschließen, lösen und später ändern.
Du wählst nur, wie viele abgesicherte Stromkreise du brauchst: Mini mit 6, Standard mit 12 oder Maxi mit 18 Ausgängen. Jede Variante nutzt handelsübliche ATO-Kfz-Sicherungen und zeigt eine ausgelöste Sicherung über Status-LEDs an.
Welche Größe passt?

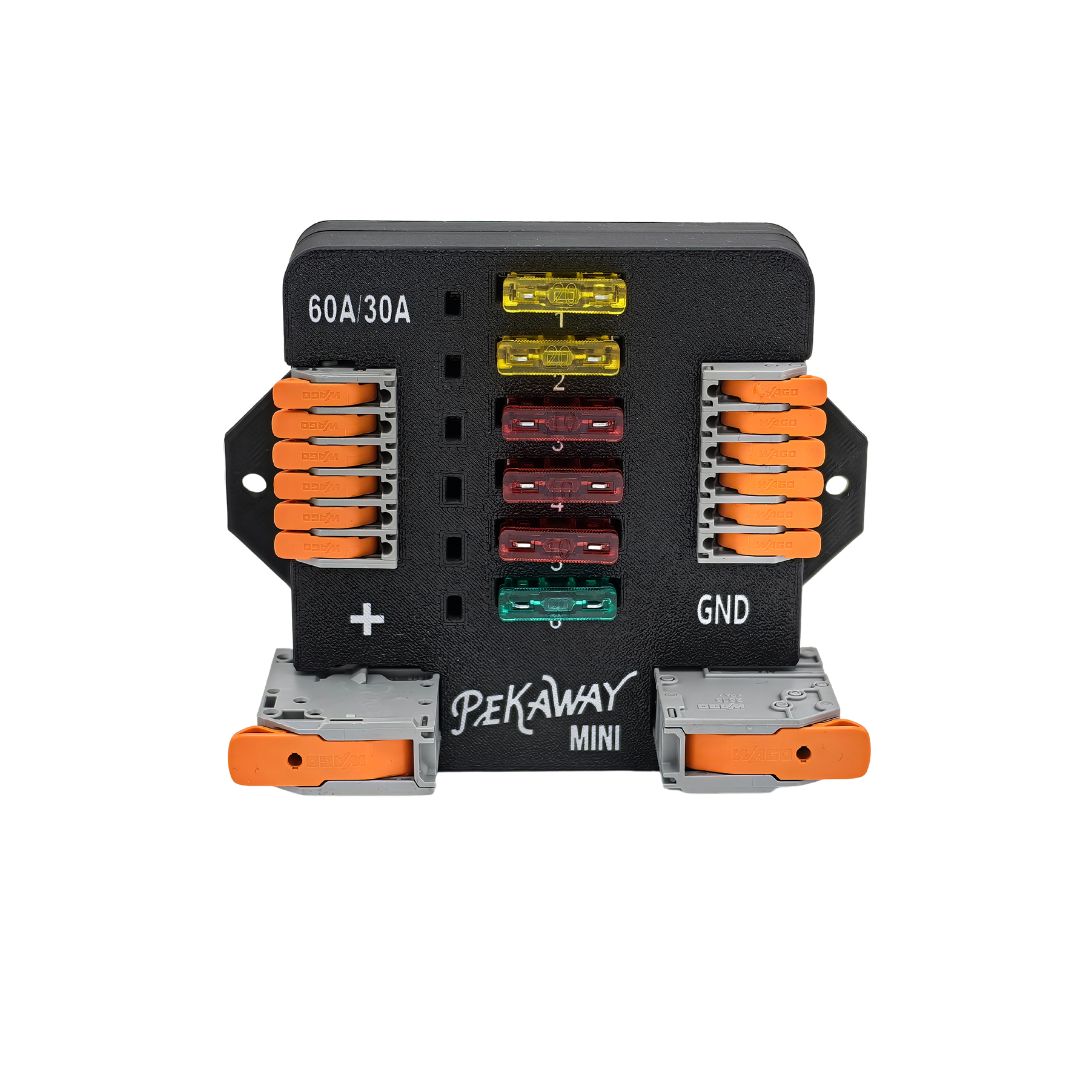

- FUSY Mini: 6 Sicherungskreise und 6 Status-LEDs. Bis 30 A je Abgang, 40 A Dauerlast beziehungsweise 60 A für maximal 30 Minuten. Hauptanschluss über WAGO-Hebelklemme, Abgänge für 0,5–4 mm². Maße: 88 × 107 × 42 mm.

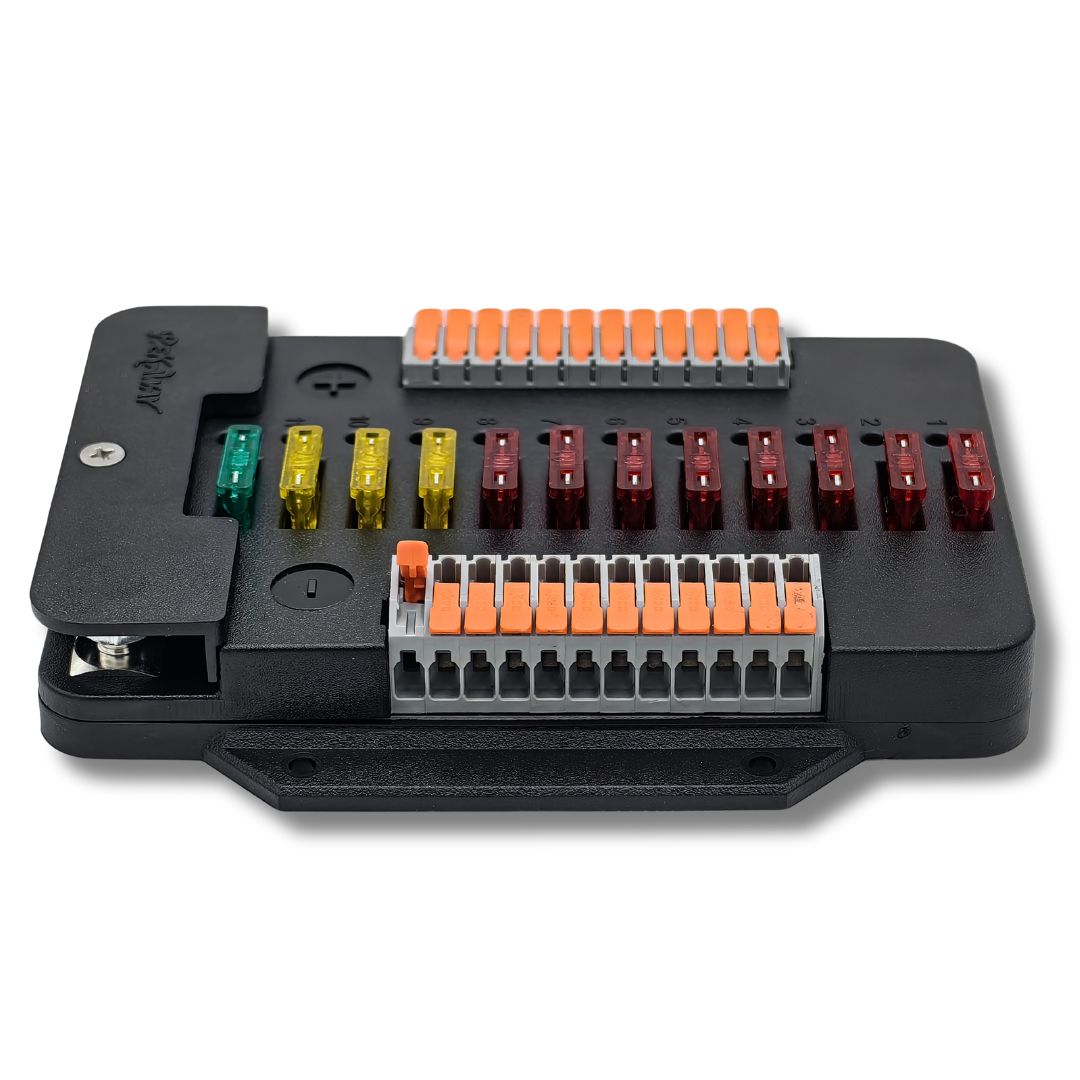

- FUSY Standard: 12 Sicherungskreise und 12 Status-LEDs. Bis 30 A je Abgang, 60 A Dauerlast beziehungsweise 100 A kurzzeitig. Hauptanschluss über M6-Schraubterminal, Abgänge für 0,5–4 mm². Maße: 143 × 117 × 24 mm.

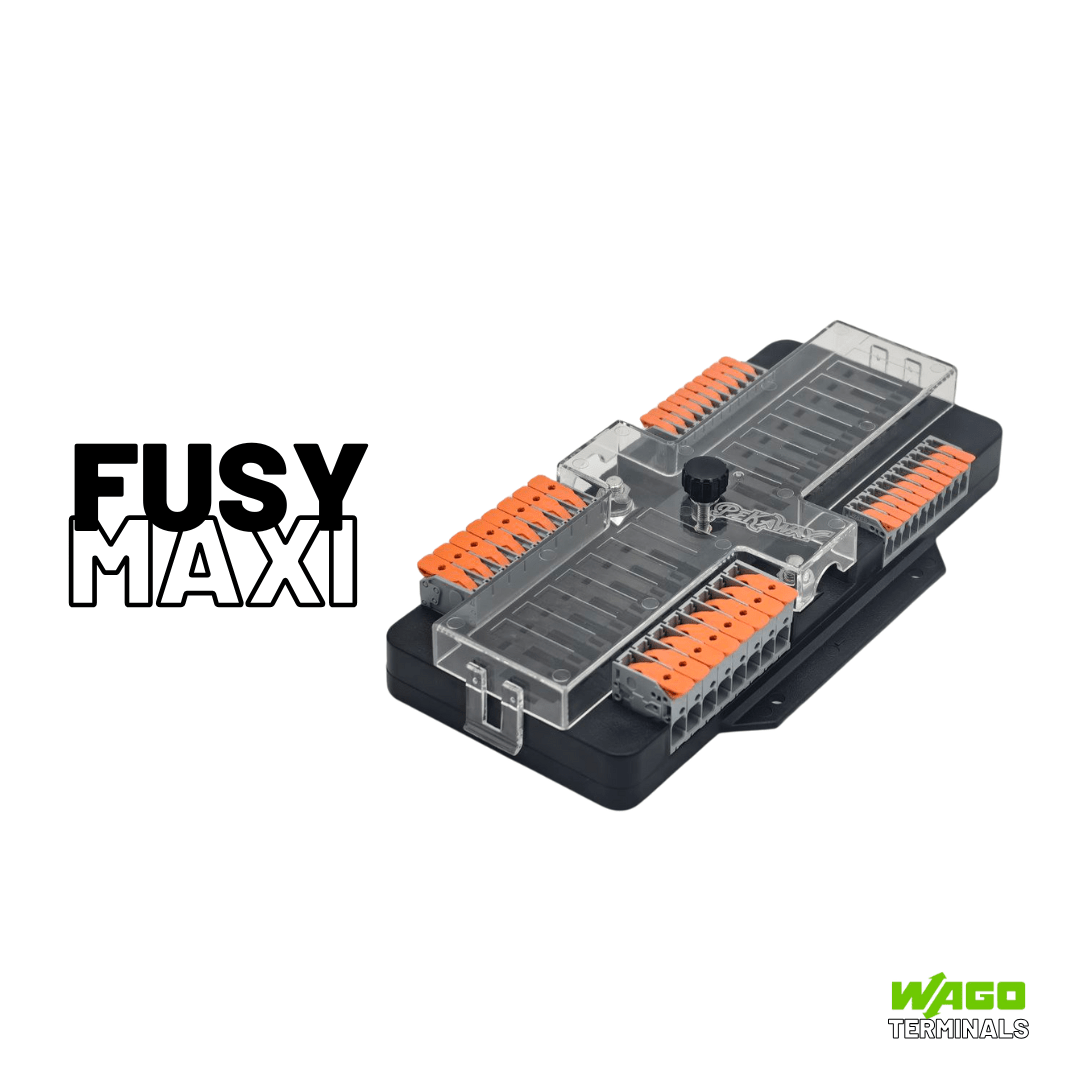

- FUSY Maxi: 18 Sicherungskreise und 36 bidirektionale Status-LEDs. Die Anzeige arbeitet dadurch auch bei Stromfluss von einer Ladequelle zum Bordnetz. Bis 30 A je Abgang, 100 A Dauerlast beziehungsweise 200 A kurzzeitig. Hauptanschluss über M6-Schraubterminal. Maße: 213 × 117 × 33 mm.
Gemeinsame Merkmale
- für 12-V- und 24-V-Gleichspannungsanlagen
- ATO-Kfz-Flachsicherungen
- original WAGO-Hebelklemmtechnik
- maximal 30 A pro Sicherungskreis
- Statusanzeige bei ausgelöster Sicherung
- geeignet für flexible Fahrzeugleitungen
- Betriebstemperatur: −25 °C bis +65 °C
- für Camper, Vans, Boote und vergleichbare mobile Anwendungen
Lieferumfang
- Mini: FUSY Mini, 6 ATO-Sicherungen (2 × 5 A, 2 × 10 A, 1 × 20 A, 1 × 30 A) und 4 Senkschrauben 3,5 × 16 mm.
- Standard: FUSY Standard, 12 ATO-Sicherungen (5 × 5 A, 4 × 10 A, 2 × 20 A, 1 × 30 A) und 2 M6-Befestigungsteile.
- Maxi: FUSY Maxi, 18 ATO-Sicherungen (6 × 5 A, 6 × 10 A, 3 × 20 A, 3 × 30 A), 2 M6-Befestigungsteile und Label-Set.
Eine Hauptsicherung für die Zuleitung, Leitungen und weiteres Anschlussmaterial sind nicht enthalten.
Sicherheits- und Einbauhinweise
- Ausschließlich für 12-V- und 24-V-Gleichspannungsanlagen verwenden.
- Vor Montage oder Änderungen die Anlage allpolig von Batterie und Ladequellen trennen und Spannungsfreiheit prüfen.
- Maximal 30 A je Sicherungskreis. Die zulässige Gesamtbelastung der gewählten Variante darf nicht überschritten werden.
- Sicherungswert und Leiterquerschnitt müssen zum Verbraucher und zur Leitung passen. Eine Sicherung darf niemals höher gewählt werden, als es die Strombelastbarkeit der Leitung zulässt.
- Die Hauptzuleitung muss möglichst nahe an der Batterie beziehungsweise Energiequelle separat und passend abgesichert werden.
- Im Fahrzeug ausschließlich geeignete flexible Fahrzeugleitungen verwenden. Abisolierlängen und zulässige Klemmbereiche des Herstellers einhalten.
- Vor Wasser, Kondensat, leitfähigem Schmutz und unzulässiger Erwärmung schützen. Zulässige Betriebstemperatur: −25 °C bis +65 °C.
- Vibrationsfest montieren und vor jedem Anschluss auf Schäden prüfen.
- Planung, Montage und Prüfung sollten durch eine entsprechend fachkundige Person erfolgen.
