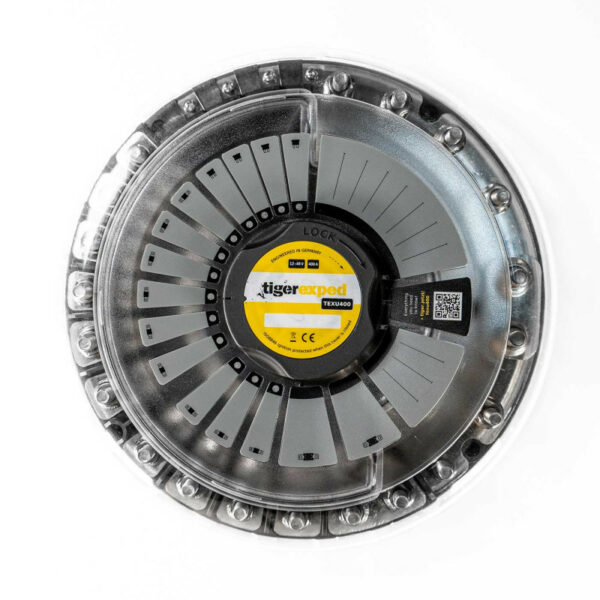

Zentralelektrik TEXU400 – Sicherungshalter, Sammelschienen u.v.m.

379,95 €

Kostenloser Paketversand ab 199 € in Deutschland und ab 499 € nach Österreich. Nach Rabatten, ohne Sperrgut/Sondermaße. Versanddetails

Lieferzeit: 5–7 Werktage

Fasse Stromverteilung und Sicherungsplätze übersichtlich an einem gemeinsamen Einbauort zusammen.

TEXU400 mit Plus-/Minusverteilung, geteiltem Minusbereich mit Shunt-Brücke und verschiedenen Sicherungsplätzen für umfangreichere Bordnetze. Die Auslegung richtet sich nach Gesamtstrom und Anschlussgrenzen.

SKU: SIHA-TEXU400-TIGEREXPED · Kategorie: Sicherungsverteiler & Zentralelektrik · Gewicht: 4 kg

Beschreibung

Ein gemeinsamer Platz für die Verteilung deines Bordstroms

Batterie, Ladegeräte und Verbraucher sollen im Ausbau übersichtlich verbunden sein. Die TEXU400 fasst Plus- und Minusverteilung sowie verschiedene Sicherungsplätze in einem gemeinsamen Gehäuse zusammen.

Das kann die Planung erleichtern, weil du mehrere einzelne Verteiler und Sicherungshalter durch eine zentrale Baugruppe ersetzt. Die Stromkreise lassen sich am Deckel beschriften und später leichter zuordnen.

Die Verteilung folgt deinem Strombedarf

Entscheidend sind die Gesamtbelastung, die einzelnen Abgänge und deren zulässige Stromstärken. Vor der Auswahl sollten deshalb alle Verbraucher und Ladewege feststehen. Die geteilte Minus-Sammelschiene mit Shunt-Brücke erlaubt beim TEXU400 die vorgesehene Einbindung eines Messshunts.

Wir helfen dir bei der Auswahl

Schick uns deine geplanten Geräte oder einen einfachen Anschlussplan. Damit können wir gemeinsam die passende Verteilung auswählen.

Frage zum Produkt stellen

TEXU400 Bauteile und Funktionsübersicht

Geteilte Minus-Sammelschiene

Schließe bis zu 4 Batteriebänke an.
11 Hochstrom- und 4 Standardverbraucher.
Plus-Schiene für Bordakkus und Verbraucher

Schraubanschlüsse

12 x M8
4 x M4

Alle Anschlussbolzen sind aus korrosionsbeständigem Edelstahl. Für Hochstromverbraucher sind durchgängig M8 Bolzen mit Flanschmuttern vorgesehen, um Kabelschuhe mit bis zu 70 mm² sicher anzuschließen.
Absicherung

2x MEGA / AMG Sicherung max. 400A
9x MIDI / AMI Sicherung max 170A
4x ATO / ATC / ATP Sicherung max. 30A
1:1 Masseverteilung

Schluss mit unzureichenden Masseverteilungen: Beim TEXU400 ist für jeden Plus- auch ein Minusanschluss vorgesehen.

Super einfache Integration einer Summenstrom-Messung

Die ab Werk montierte Shunt-Brücke zwischen den Minus-Sammelschienen kann durch Schrauben einfach entfernt und durch einen Kunststoffsteg ersetzt werden, um die schnelle und unkomplizierte Integration eines Mess-Shunts zu ermöglichen.
Geteilte Minus-Sammelschiene

NEU AM MARKT: MEGA-Sicherungsplatz mit doppeltem Schraubanschluss

Wo Kabelschuhe bisher gestapelt werden oder eine zusätzliche Konstruktion von Fall zu Fall erdacht werden musste (z.B. bei gesplitteten Kabeln leistungsstarker Inverter), gibt es jetzt eine fachgerechte Lösung: Einen MEGA Sicherungsplatz mit max. 400A mit doppeltem Schraubanschluss, gewährleistet eine professionelle und sichere Installation solcher Komponenten.
MEGA-Sicherung mit doppeltem Schraubanschluss
Zündgeschützt

Das UFO ist mit dem integrierten, umlaufenden Steg mit Dichtung zündgeschützt nach ISO 8846. Es ist damit auch für die Montage im Motorraum zugelassen.
LED Ausfallkontrolle mit Lichtleitern

Sofortige Diagnose. Lichtleiter lassen die LED Ausfallkontrolle direkt an der Beschriftung der Stromkreise im geschlossenen Deckel aufleuchten. Sicherungen herausnehmen und kopfüber in Engstellen nach Fehlern suchen kannst du dir sparen!

Ein vorgefertigter Beschriftungssatz mit teilweise individuell gestaltbarem Inhalt ist im Lieferumfang des TEXU400 enthalten.
Platz für Ersatzsicherungen

Das TEXU400 enthält zusätzliche Steckplätze für Ersatzsicherungen (1x MEGA, 2x MIDI, 2x ATO/ATC/ATP)

Komfortables Öffnen und Schließen

Der mittig auf dem Gehäusedeckel angeordnete Knauf lässt die Abdeckung problemlos öffnen und schließen und macht sogar einhändige Bedienung in beengten Platzverhältnissen möglich.

Abmessungen

Durchmesser: 26 cm
Aufbauende Höhe: 5 cm
Gewicht: 3,5 kg

Angaben zur Produktsicherheit

Hersteller und verantwortliche Person:
texdev GmbH
Weseler Str. 82
46519 Alpen
Deutschland
E-Mail: info@texdev.de

Für Auswahl, Absicherung, Kabelquerschnitte und Montage sind die im Produkttext genannten Stromgrenzen sowie die Herstellerunterlagen zu beachten.

Zusätzliche Informationen

Gewicht 4 kg

Produktsicherheit

Herstellerinformationen

texdev GmbH
Weseler Straße 82
46519 Alpen
Deutschland
info@texdev.de

Verantwortliche Person in der EU

texdev GmbH
Weseler Straße 82
46519 Alpen
Deutschland
info@texdev.de

Sicherheitshinweise

⚠️ Sicherheitshinweise – TEXU400

  • Arbeiten an elektrischen Hochstromanlagen setzen Fachkenntnisse voraus und dürfen nur von qualifizierten Personen an einer spannungsfrei geschalteten und gegen Wiedereinschalten gesicherten Anlage durchgeführt werden. Die Sicherheitshinweise aller angeschlossenen Batterien sind ebenfalls zu beachten.
  • Maximal zulässiger Gesamtstrom im Dauerbetrieb: 400 A bei 35 °C beziehungsweise 350 A bei 50 °C. Die Umgebungstemperatur von 50 °C darf nicht überschritten werden.
  • Ausschließlich Sicherungen mit passender Spannung und Stromstärke einsetzen. Kabelquerschnitt, Sicherungswert, Anschlussbelegung und zulässige Dauerbelastung müssen abhängig von Anzahl der Batteriebänke und Gesamtstrom nach der Herstellertabelle ausgelegt werden.
  • Für Hochstromverbindungen zugelassene feindrähtige Fahrzeugleitungen und geeignete Rohrkabelschuhe verwenden. Hochstromkabel wegen möglicher Wärmeentwicklung möglichst frei, gut befestigt und nicht in geschlossenen Kabelkanälen verlegen.
  • Montage trocken, möglichst kühl und gut belüftet, auf nicht brennbarem Untergrund und nicht direkt über entlüfteten Blei-Säure-Batterien. Alle vorgesehenen Befestigungspunkte nutzen, damit Anschlusskräfte die Grundplatte nicht beschädigen.
  • Für den Zündschutz nach ISO 8846 muss die Frontabdeckung vollständig montiert und mit dem Zentralknopf verriegelt sein.
  • Die werkseitige Shunt-Brücke darf nur entsprechend dem Handbuch durch einen geeigneten Mess-Shunt und/oder Hauptschalter ersetzt werden. Der Isoliersteg muss dabei korrekt eingesetzt und die Stromtragfähigkeit aller Verbindungen sichergestellt sein.
  • Vorgeschriebene Anzugsmomente: M4 1,5 Nm, M5 5,4 Nm, M8 12,5 Nm, M10 24,5 Nm. Geeigneten Drehmomentschlüssel verwenden und Kontaktflächen nicht mit Schrumpfschlauch überdecken.
  • Die Sicherungsausfallanzeige überwacht nur angeschlossene Verbraucher; Sicherungen von Batterien und Ladegeräten werden nicht angezeigt. Vor Arbeiten deshalb immer eigenständig Spannungsfreiheit feststellen.

Vollständiges TEXU400-Handbuch mit Anschluss- und Sicherheitshinweisen (PDF)
