Beschreibung

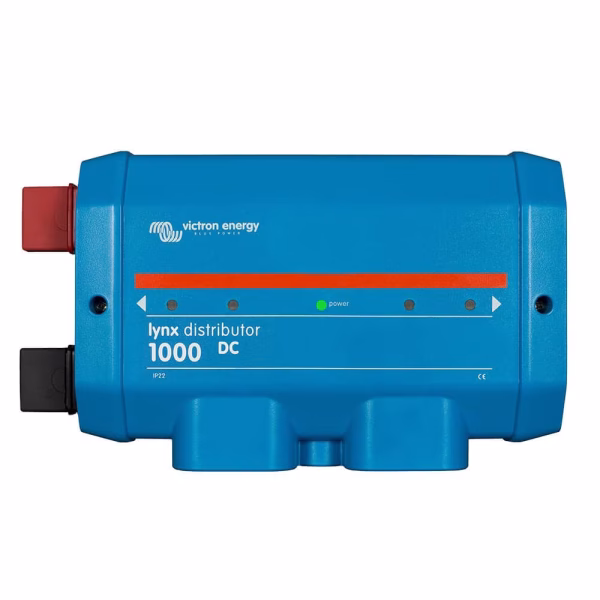

Vier abgesicherte Abgänge für dein Lynx-System
Mehrere Ladegeräte oder Verbraucher brauchen eine passende, übersichtliche DC-Verteilung. Der Lynx Distributor stellt dafür vier Abgänge für MEGA-Sicherungen bereit und wird in das vorgesehene Lynx-System eingebunden.
Bei dieser Ausführung sind die Verbindungen zu benachbarten Lynx-Modulen in M10 ausgeführt; an den Abgängen sitzen M8-Anschlüsse. Das ist bei der Auswahl von Modulen und Kabelschuhen wichtig.
Die Verteilung als Teil des Systems planen
Gesamtbelastung, einzelne Abgänge und die erforderlichen Sicherungen müssen gemeinsam ausgelegt werden. Auch die Versorgung und Einbindung der Sicherungsüberwachung sind nach Victron-Vorgaben zu berücksichtigen. MEGA-Sicherungen, Anschlussleitungen und weitere Lynx-Module sind nicht enthalten.
Wir helfen dir bei der Auswahl
Schick uns deine geplanten Geräte oder einen einfachen Anschlussplan. Damit können wir gemeinsam die passende Verteilung auswählen.
Produktvorteile
- Für 12-, 24- und 48-V-Systeme
- Bis 1.000 A Dauerstrom innerhalb des korrekt ausgelegten Lynx-Systems
- Vier Abgänge für MEGA-Sicherungen
- LED-Anzeige für Sicherungsausfall
- M10-Modulverbinder und M8-Sicherungsanschlüsse
Technische Daten
| Spannungsbereich | 9–60 V DC |
|---|---|
| Dauerstrom | bis 1.000 A DC |
| Modulverbinder | M10 |
| Abgangs-/Sicherungsanschlüsse | M8 |
| Kommunikation | RJ10 zum kompatiblen Lynx Smart BMS |
| Schutzart | IP22 |
| Betriebstemperatur | −40 bis +60 °C |
| Abmessungen | 290 × 170 × 80 mm |
| Gerätegewicht | ca. 2,2 kg |
| MPN / GTIN | LYN060102010 / 8719076057628 |
| Verpackungsmaß (kalkulatorisch) | 34 × 22 × 13 cm; Produktmaß zuzüglich 5 cm je Außenmaß |
Lieferumfang und Abgrenzung
Lynx Distributor M10 und 40-cm-RJ10-Kabel. MEGA-Sicherungen, Anschlusskabel und weitere Lynx-Module sind nicht enthalten.
Wichtiger Variantenhinweis
Die Angaben auf dieser Seite gelten ausschließlich für die Ausführung mit der Herstellerartikelnummer LYN060102010.
Offizielle Herstellerdokumentation
Hersteller: Victron Energy B.V., De Paal 35, 1351 JG Almere, Niederlande · sales@victronenergy.com
Angaben zur Produktsicherheit
Sicherheitshinweise
- Installation nur durch qualifizierte und ausgebildete Personen unter Beachtung der geltenden Sicherheitsvorschriften durchführen.
- Keine Arbeiten an stromführenden Sammelschienen durchführen; vor Öffnen oder Anschluss alle positiven Batteriepole trennen und Spannungsfreiheit sicherstellen.
- Sicherungen passend zu Leitung, Last und Systemauslegung auswählen und korrekt montieren.
- Vorgegebene Drehmomente für Sammelschienen- und Kabelanschlüsse einhalten.
- Positive Leitungen erst spannungsfrei anschließen, um unbeabsichtigte Kurzschlüsse zu vermeiden.
- Produkt trocken lagern und betreiben und die Victron-Systemauslegung beachten.
