Beschreibung
Die nächste Fahrt zum Nachladen nutzen
Du wechselst den Stellplatz und möchtest unterwegs die Aufbaubatterie laden. Ein Ladebooster übernimmt dabei die geregelte Ladung zwischen Fahrzeugseite und Aufbaubatterie.

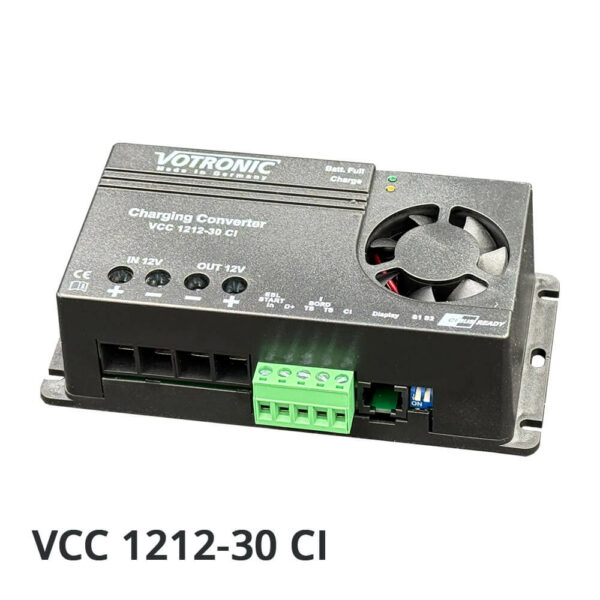

Der VOTRONIC VCC 1212-30 CI ist für ein 12-V-Bordnetz und eine 12-V-Aufbaubatterie vorgesehen. Er bietet bis zu 30 A Ladestrom und vier Ladeprogramme für die vorgesehenen Batterietypen. Der Temperatursensor 825 gehört zu dieser Ausführung mit Artikelnummer 3360.
Entscheidend ist dein gesamter Aufbau
Batterie, Lichtmaschine, Leitungswege und Absicherung bestimmen, ob dieses Gerät passt. Der VCC 1212-30 CI ist nicht galvanisch getrennt und besitzt eine CI-Bus-Schnittstelle. Ladeprogramm und Anschlüsse werden nach der Anleitung auf dein Fahrzeug und deine Batterie abgestimmt.
Wir helfen dir bei der Auswahl
Nenne uns Fahrzeug, Batteriemodell und die ungefähre Entfernung zwischen den Batterien. Dann können wir den passenden Ladebooster mit dir auswählen.
Produktvorteile
- 12-V-zu-12-V-Ladebooster mit bis zu 30 A Ladestrom
- Geeignet für Fahrzeuge mit Euro-6- und Euro-6+-Lademanagement
- Vier IU1oU2-Ladeprogramme für Gel-, AGM- und LiFePO4-Batterien
- Zwei Lithiumprogramme: LiFePO4 und beheizte LiFePO4-Batterien
- CI-Bus-Anschluss für kompatible Bordmanagementsysteme
- Temperaturabhängige Laderegelung mit mitgeliefertem Sensor 825
- Rückladezweig zur Erhaltung der Starterbatterie bei geeigneter D+-Steuerung
- Schutz gegen Kurzschluss, Rückentladung, Übertemperatur und Überspannung
- Kompakte Bauform und temperaturgeregelter Lüfter
Technische Daten
| Hersteller / Modell | VOTRONIC VCC 1212-30 CI |
|---|---|
| Hersteller-Art.-Nr. (MPN) | 3360 |
| GTIN / EAN | 4250683619464 |
| FraRon-Artikel / Variante | a-85944295 / 103927 |
| Ausführung | A, ohne galvanische Trennung |
| Nennspannung Eingang | 12 V |
| Eingangsspannungsbereich bei D+-Steuerung | 10,5–16,5 V |
| Ladeausgang | 12 V; 0–30 A |
| Power-Limit | 0–20 A bei kompatibler Fernbedienung |
| Maximale Leistungsaufnahme | 490 W |
| Maximale Stromaufnahme | 39 A |
| Empfohlene Batteriekapazität | 60–200 Ah, maximal 260 Ah |
| Ladeprogramme | Gel 14,4 V; AGM 14,7 V; LiFePO4 14,4 V; beheizte LiFePO4 14,4 V |
| Rückladezweig Starterbatterie | 12 V / 0–1,8 A |
| Standby-Strom | 3–7 mA |
| Temperaturbereich | −20 bis +45 °C |
| Kühlung | Temperatur- und drehzahlgeregelter Lüfter |
| Abmessungen (T × B × H) | 73 × 136 × 40 mm |
| Gerätegewicht | 280 g |
| Versandgewicht laut Lieferant | 392 g |
Ladeprogramme und Batterien
Zur Auswahl stehen zwei Programme für Bleibatterien und zwei Programme für LiFePO4-Batterien. Das gewählte Programm muss zu den Ladevorgaben des Batterieherstellers passen. LiFePO4-Batterien dürfen nur als Komplettbatterien mit BMS, Zellenausgleich und Sicherheitsbeschaltung betrieben werden. Beim normalen LiFePO4-Programm ist der Temperatursensor für die Gerätefunktion erforderlich. Das Programm für beheizte LiFePO4-Batterien darf ausschließlich für Batterien mit interner Heizung verwendet werden.
CI-Bus und Anschlüsse
Der Ladebooster bietet Anschlüsse für D+, EBL START In, den Temperatursensor, ein kompatibles Anzeigegerät und den CI-Bus. Die Einbindung in ein CI-Bus-Bordmanagementsystem muss durch den Fahrzeughersteller, einen Ausbaupartner oder einen geeigneten Systemintegrator erfolgen. Optional sind unter anderem die LED Remote Control S (Art.-Nr. 2076) und das LCD Charge Control S-VCC (Art.-Nr. 1248) erhältlich.
Lieferumfang
- 1 × VOTRONIC VCC 1212-30 CI, Art.-Nr. 3360
- 1 × Batterie-Temperatursensor 825
- 1 × Montage- und Bedienungsanleitung
Sicherheits- und Montagehinweise
- Montage, Anschluss und Inbetriebnahme ausschließlich nach der vollständigen Herstelleranleitung und durch ausreichend qualifizierte Personen.
- Nur in fest installierten 12-V-Systemen und bestimmungsgemäß für die angegebenen Batterietypen und Kapazitäten verwenden.
- Das Gerät ist nicht galvanisch getrennt; Starter- und Bordnetz besitzen ein gemeinsames Minuspotential.
- Trocken, geschützt vor Feuchtigkeit, Staub, aggressiven Batteriegasen und Kondensation montieren. Nicht im Freien oder in explosionsgefährdeten Bereichen betreiben.
- Lüftungsöffnungen freihalten und mindestens 10 cm Freiraum für ausreichenden Luftaustausch vorsehen.
- Leistungskabel entsprechend Länge und Strom mit 6, 10 oder 16 mm² ausführen. Herstellerseitig sind eine 50-A-Eingangssicherung und eine 40-A-Ausgangssicherung jeweils batterienah vorgesehen.
- Verpolung unbedingt vermeiden. Leistungsklemmen mit 1,2 Nm und Steuerklemmen mit 0,5 Nm anziehen.
- 12-V-Leitungen nicht gemeinsam mit 230-V-Netzleitungen im selben Kabelkanal verlegen.
- Vor Schweißarbeiten oder Arbeiten an der elektrischen Anlage das Gerät von allen Anschlüssen trennen.
- Kinder von Gerät und Batterien fernhalten. Zusätzlich die Sicherheits- und Ladevorgaben des Batterieherstellers beachten.
Der Hersteller weist Konformität mit den in der Anleitung genannten europäischen Richtlinien und Normen sowie RoHS-Konformität aus. Das Elektrogerät darf am Ende seiner Nutzungsdauer nicht über den Hausmüll entsorgt werden.
Hersteller:
VOTRONIC Elektronik-Systeme GmbH
Johann-Friedrich-Diehm-Str. 2
36341 Lauterbach, Deutschland
E-Mail: info@votronic.de
