Beschreibung
Die nächste Fahrt zum Nachladen nutzen
Du wechselst den Stellplatz und möchtest unterwegs die Aufbaubatterie laden. Ein Ladebooster übernimmt dabei die geregelte Ladung zwischen Fahrzeugseite und Aufbaubatterie.

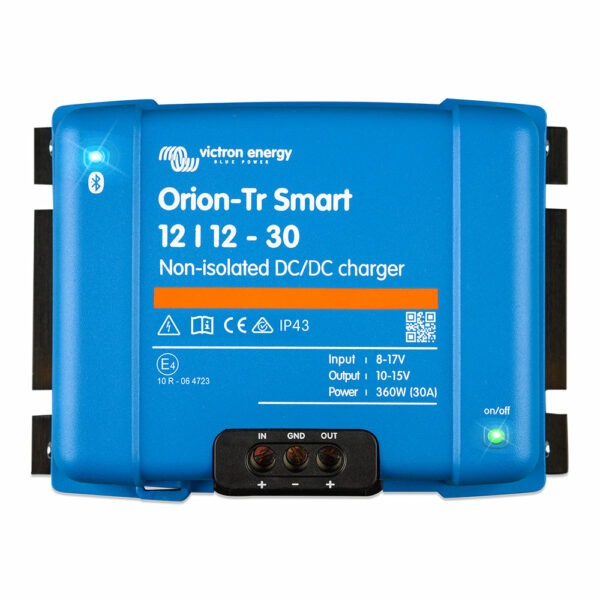

Der Orion-Tr Smart in dieser Ausführung ist für ein 12-V-System mit einer 12-V-Aufbaubatterie vorgesehen und bietet bis zu 30 A Ladestrom. Über die VictronConnect-App lässt sich das Ladeprofil auf die Batterie abstimmen.
Entscheidend ist dein gesamter Aufbau
Batterie, Lichtmaschine, Leitungswege und Absicherung bestimmen, ob dieses Gerät passt. Die angebotene Ausführung ist nicht galvanisch isoliert; auch die Masseführung muss deshalb bei der Planung berücksichtigt werden.
Wir helfen dir bei der Auswahl
Nenne uns Fahrzeug, Batteriemodell und die ungefähre Entfernung zwischen den Batterien. Dann können wir den passenden Ladebooster mit dir auswählen.
Produktvorteile
- 12/12 V und 30 A bei 40 °C
- Nicht galvanisch getrennte Ausführung
- Bluetooth und VictronConnect
- Adaptiver dreistufiger Ladealgorithmus
- Für Blei- und kompatible Lithiumsysteme
Technische Daten
| Ausführung | nicht galvanisch getrennt |
|---|---|
| Eingangsspannung | 8–17 V DC |
| Ausgangsspannung | 10–15 V DC, einstellbar |
| Ladestrom | 30 A bei 40 °C |
| Kurzzeitstrom | 40 A für 10 Sekunden |
| Leistung | 430 W bei 25 °C; 360 W bei 40 °C |
| Wirkungsgrad | 87 % |
| Standby-Verbrauch | unter 1 mA |
| Ladeverfahren | adaptiv, dreistufig |
| Kommunikation | Bluetooth; Remote on/off |
| Betriebstemperatur | −20 bis +55 °C |
| Abmessungen | ca. 130 × 186 × 80 mm |
| Gerätegewicht | ca. 1,8 kg |
| MPN / GTIN | ORI121236140 / 8719076048954 |
Lieferumfang und Abgrenzung
Ladebooster. Anschlusskabel, externe Sicherungen, Fernschalter und gegebenenfalls benötigte BMS-Anbindung sind nicht enthalten.
Wichtiger Variantenhinweis
Die Angaben auf dieser Seite gelten ausschließlich für die Ausführung mit der Herstellerartikelnummer ORI121236140.
Offizielle Herstellerdokumentation
Hersteller: Victron Energy B.V., De Paal 35, 1351 JG Almere, Niederlande · sales@victronenergy.com
Angaben zur Produktsicherheit
Sicherheitshinweise
- Vor Installation und Betrieb die Victron-Anleitung vollständig lesen und beachten.
- Nicht in gas- oder staubexplosionsgefährdeten Bereichen betreiben; Funkenbildung in Batterienähe vermeiden.
- Vertikal auf einer nicht brennbaren Fläche mit den Leistungsklemmen nach unten montieren und für ausreichende Kühlung mindestens 10 cm Freiraum ober- und unterhalb vorsehen.
- Nahe an der Batterie, aber niemals direkt darüber montieren.
- Flexible mehrdrähtige Kupferleitungen mit geeignetem Querschnitt verwenden und Eingangs-/Ausgangsleitungen entsprechend Herstellerangaben absichern.
- Polarität und zulässige Betriebswerte einhalten.
