Beschreibung
Universeller Tankgeber für Wasser und wasserhaltige Medien

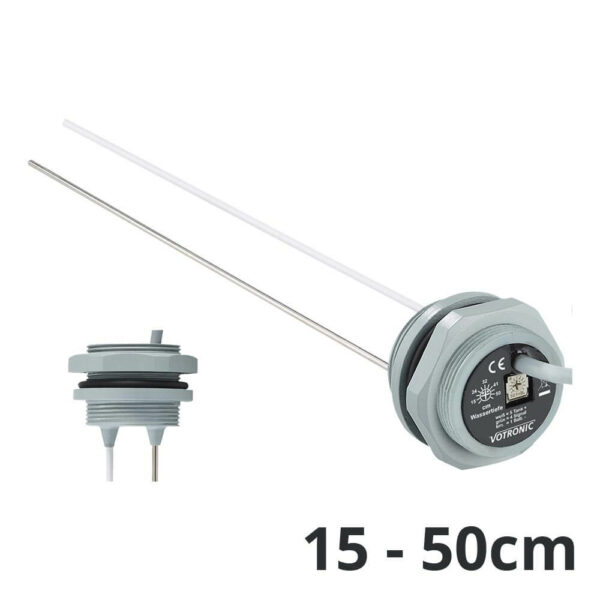

Die Votronic Tankelektrode 15–50 K misst den Füllstand kapazitiv und liefert ein lineares Signal entsprechend der Füllhöhe. Sie eignet sich für Frischwasser, Abwasser, Grau- und Brauchwasser sowie Fäkaltanks aus Kunststoff oder Metall.
Die Elektrode wird passend zur Tankhöhe gekürzt und anschließend am Einsteller justiert. Die Montage kann wahlweise von oben oder von unten erfolgen.
Wesentliche Merkmale
- für Tankhöhen von 15 bis 50 cm
- für 12- und 24-V-Bordnetze
- geeignet für Kunststoff- und Metalltanks
- kapazitives, stufenloses Messverfahren
- Montage von der Tankober- oder Tankunterseite möglich
- auf die tatsächliche Tankhöhe kürzbar
- für Kurzzeit- und Dauerbetrieb geeignet
Technische Daten
- Betriebsspannung: 7–32 V DC
- Stromaufnahme: 4–7 mA
- Signalausgang 0–100 %: 0–2,2 V
- Montagebohrung: 38 mm beziehungsweise PG29-Gewinde
- Flanschdurchmesser: 46,5 mm
- Anschlusskabel: 75 cm
- Produktgewicht: ca. 150 g
- Versandgewicht laut Lieferant: 301 g
Kompatible Anzeigen
- Votronic Frischwasseranzeige S
- Votronic Abwassertankanzeige S
- Votronic Fäkaltankanzeige S
- Votronic InfoPanel Pro 12 V und 24 V
- Votronic MultiPanel VPC Mars
Lieferumfang
- Tankelektrode 15–50 K für 12/24 V
- Überwurfmutter PG29
- Dichtring
- Montageanleitung
Angaben zur Produktsicherheit
Hersteller:
Votronic Elektronik-Systeme GmbH
Johann-Friedrich-Diehm-Straße 2
36341 Lauterbach
Deutschland
E-Mail: info@votronic.de
Produktidentifikation: Votronic Art.-Nr. 5545 · FraRon Varianten-ID 15404
Sicherheits- und Einbauhinweise
- Vor Montage und elektrischem Anschluss die Bordstromversorgung abschalten und den Tank entleeren.
- Elektrode ausschließlich entsprechend der Herstelleranleitung kürzen und justieren; ein zu stark gekürztes Element kann nicht verlängert werden.
- Einbauöffnung und Dichtung fachgerecht montieren und vor Inbetriebnahme auf Dichtheit prüfen.
- Nur für Wasser und wasserhaltige Medien verwenden; nicht für Kraftstoffe, Lösungsmittel oder aggressive Chemikalien einsetzen.
- Zulässigen Spannungsbereich und korrekte Polarität beachten.
- Bei Verwendung im Frischwassertank alle Bauteile vor dem Einbau hygienisch reinigen.
