Beschreibung
Wissen, was aus deiner Batterie herausgeht

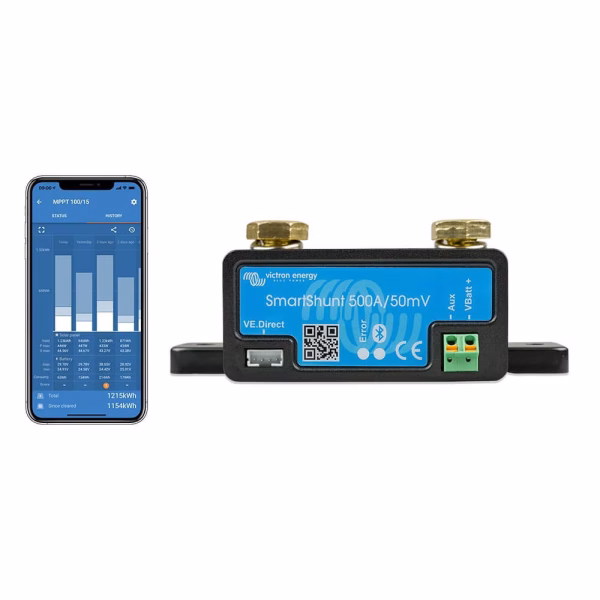

Die Kühlbox läuft seit gestern und du fragst dich, wie viel Reserve noch da ist. Der SmartShunt misst den Strom, der in deine Batterie hinein- und aus ihr herausfließt, und berechnet daraus den Ladezustand.
Die Werte kannst du über Bluetooth in der VictronConnect-App ansehen. Ein zusätzliches festes Display ist dafür nicht nötig.
Die Anzeige braucht eine saubere Grundlage
Damit die Berechnung brauchbar ist, müssen die Batteriedaten richtig eingestellt sein und sämtliche zu erfassenden Lade- und Verbrauchsströme über den Shunt laufen. Die hier angebotene Standardausführung ist für einen trockenen Einbauort vorgesehen.
Wir helfen dir bei der Auswahl
Ein Foto deiner Batterieanschlüsse hilft uns zu beurteilen, wie sich der SmartShunt in deinen Aufbau einfügt.
Produktvorteile
- 500-A-/50-mV-Messshunt
- Bluetooth integriert
- VE.Direct-Schnittstelle
- Hilfseingang für zweite Batteriespannung, Mittelpunkt oder Temperatur
- Sehr geringer Eigenverbrauch
Technische Daten
| Versorgungsspannung | 6,5–70 V DC |
|---|---|
| Messbereich | 500 A / 50 mV |
| Batteriekapazität | 1–9.999 Ah einstellbar |
| Strommessgenauigkeit | ±0,4 % |
| Eigenverbrauch | unter 1 mA |
| Anschlüsse | M10-Hauptanschlüsse |
| Kommunikation | Bluetooth und VE.Direct |
| Betriebstemperatur | −40 bis +50 °C |
| Abmessungen | 46 × 120 × 54 mm |
| Gerätegewicht | ca. 0,31 kg |
| Ausführung | Standard, nicht IP65 |
| MPN / GTIN | SHU050150050 / 8719076044253 |
| Verpackungsmaß (kalkulatorisch) | 17 × 10.4 × 9.6 cm; Produktmaß zuzüglich 5 cm je Außenmaß |
Lieferumfang und Abgrenzung
SmartShunt einschließlich der zum Herstellerumfang gehörenden abgesicherten Plusleitungen. VE.Direct-Kabel und Temperatursensor sind optional.
Wichtiger Variantenhinweis
Die Angaben auf dieser Seite gelten ausschließlich für die Ausführung mit der Herstellerartikelnummer SHU050150050.
Offizielle Herstellerdokumentation
Hersteller: Victron Energy B.V., De Paal 35, 1351 JG Almere, Niederlande · sales@victronenergy.com
Angaben zur Produktsicherheit
Sicherheitshinweise
- Vor Installation und Betrieb die Victron-Anleitung vollständig lesen und beachten.
- Bei Arbeiten an Batterien Rauchen, Funken und offene Flammen vermeiden und für ausreichende Belüftung sorgen.
- Metallischen Schmuck ablegen und isolierte Werkzeuge verwenden, um Kurzschlüsse und Verbrennungen zu vermeiden.
- SmartShunt ist nicht wasserdicht (IP21) und muss an einem trockenen Ort montiert werden.
- Batterie-Minus ausschließlich an der Seite „BATTERY MINUS“ und die Systemseite an „SYSTEM MINUS“ anschließen; weitere Last-/Ladeanschlüsse nicht direkt am Batterie-Minus vorbeiführen.
- Die mitgelieferte positive Messleitung entsprechend Herstelleranleitung abgesichert anschließen und die vorgegebenen Anzugsdrehmomente einhalten.
