Weniger Anreißen. Weniger Bohren. Mehr sauberer Einbau.

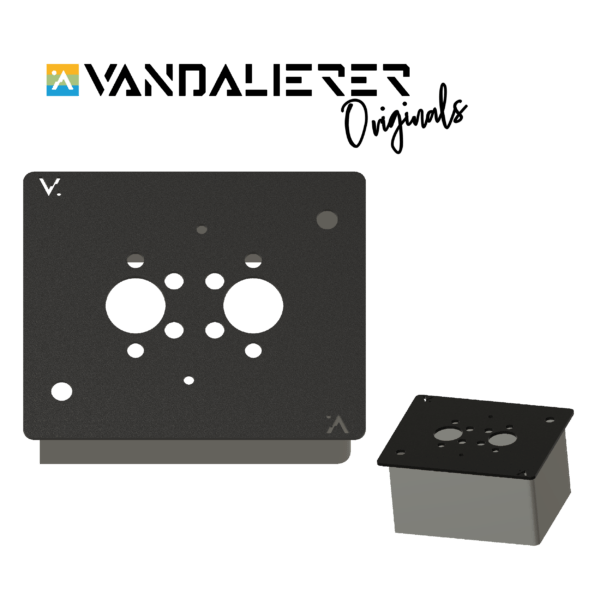

Der Vandalierer Labs EASY nimmt dir beim Einbau einer geeigneten Luftstandheizung einen großen Teil der nervigen Vorarbeit ab. Die wesentlichen Schnittstellen für Verbrennungsluft, Abgas, Kraftstoffleitung, Pumpen-Steuerleitung und Befestigung sind bereits im Flansch vorgesehen.
Die 153-mm-Ausführung bietet die größere Flanschtiefe für entsprechende Bodenaufbauten und Einbausituationen. Vor Montage müssen Fahrzeug, Heizungstyp und Einbausituation geprüft werden.
EASY heißt nicht: Sicherheitsregeln egal
Der Flansch erleichtert die mechanische Einbauvorbereitung, ersetzt aber nicht die Montagevorgaben des Heizungsherstellers. Abgasführung, Verbrennungsluft, Kraftstoffversorgung, elektrische Leitungen, Abdichtung und Befestigung müssen nach den Herstellerunterlagen der verwendeten Heizung ausgeführt werden.
Sicherheit
Montage nur durch fachkundige Personen. Abgas darf nicht in den Innenraum gelangen. Leitungen sind gegen Hitze, Scheuern und mechanische Beschädigung zu schützen. Nach dem Einbau ist das komplette Heizsystem auf Dichtheit, festen Sitz und sicheren Betrieb zu prüfen.
Hersteller: Vandalierer Labs
Verantwortliches Unternehmen: Vandalierer Labs UG (haftungsbeschränkt), Am Tanneneck 7, 82432 Walchensee, Deutschland
Produktsicherheit: office@vandaliererlabs.de
Einbauen statt Lochbild-Yoga.
Produktsicherheit
Herstellerinformationen
Vandalierer Labs UG (haftungsbeschränkt)
Am Tanneneck 7
82432 Walchensee
Deutschland
Verantwortliche Person in der EU
Vandalierer Labs UG (haftungsbeschränkt)
Am Tanneneck 7
82432 Walchensee
Deutschland
Sicherheitshinweise
⚠️ Sicherheitshinweise – EASY Einbauflansch 153 mm
- Der Flansch ist ausschließlich als Einbauzubehör für eine zum Lochbild und zur konkreten Einbausituation passende Luftstandheizung bestimmt. Die Angabe 153 mm bezeichnet die Flanschausführung beziehungsweise Flanschtiefe; sie ist keine pauschale Freigabe für eine bestimmte Bodenstärke, Heizleistung oder ein bestimmtes Heizungsmodell.
- Montage, Anschluss und Inbetriebnahme dürfen nur durch fachkundige Personen nach den Vorgaben des Fahrzeug- und Heizungsherstellers erfolgen. Vor Beginn Fahrzeug gegen Wegrollen sichern, elektrische Anlage spannungsfrei schalten und Kraftstoffsystem gegen unbeabsichtigten Austritt sichern.
- Vor jedem Bohren oder Ausschneiden beide Seiten des Einbauorts auf tragende Karosserieteile, Verstärkungen, Kabel sowie Kraftstoff-, Brems-, Kühlmittel- und Wasserleitungen prüfen. Tragende oder sicherheitsrelevante Fahrzeugteile dürfen nicht ohne geprüfte konstruktive Freigabe verändert werden.
- Schnittkanten vollständig entgraten und gegen Korrosion schützen. Den Flansch auf einer ebenen, tragfähigen Fläche spannungsfrei, dauerhaft dicht und gegen selbstständiges Lösen gesichert montieren. Nur für den Fahrzeugbau geeignete, temperatur-, medien- und witterungsbeständige Dicht- und Befestigungsmittel verwenden.
- Bei der größeren Flanschtiefe sicherstellen, dass im gesamten Bauraum ausreichender Abstand zu Fahrzeugteilen, Leitungen, Dämmstoffen und der Heizung besteht. Die Montagefläche der Heizung muss eben bleiben; das Heizungsgehäuse darf durch den Bodenaufbau oder den Flansch weder verspannt noch berührt werden. Einbaulage, Mindestabstände und zulässige Neigung richten sich ausschließlich nach der Anleitung der verwendeten Heizung.
- Verbrennungsluft-, Abgas- und Kraftstoffanschluss sowie Pumpen-Steuerleitung nur über die vorgesehenen Durchführungen verlegen. Leitungen gegen scharfe Kanten, Hitze, Scheuern, Knicken, bewegliche Bauteile und unbeabsichtigtes Lösen schützen. Verbrennungsluft darf nicht aus Innen-, Wohn-, Motor- oder Gepäckraum angesaugt werden; Abgas muss vollständig nach außen und weg von Türen, Fenstern und Lüftungsöffnungen geführt werden.
- Die EASY-Ausführung ist kein geschlossenes Unterflur-Schutzgehäuse. Bei Montage in Bereichen mit Spritzwasser, Schmutz oder Steinschlag sind zusätzliche, mit Heizungs- und Fahrzeughersteller abgestimmte Schutzmaßnahmen erforderlich. Ist ein dauerhaft sicherer Schutz nicht gewährleistet, ist dieser Einbauort ungeeignet.
- Vor Inbetriebnahme Befestigung, Abdichtung, Kraftstoffdichtheit, Abgasführung, Verbrennungsluftweg und elektrische Leitungen vollständig prüfen. Bei Abgasgeruch, Kraftstoffaustritt, Beschädigung, Korrosion oder gelösten Teilen die Heizung nicht betreiben. Anlage regelmäßig sowie nach Arbeiten am Unterboden erneut kontrollieren.
Verbindlich sind zusätzlich die vollständigen Einbau-, Betriebs- und Sicherheitshinweise des Fahrzeug- und Heizungsherstellers.
