Beschreibung
Am Landstrom die Aufbaubatterie nachladen
Du stehst auf dem Campingplatz oder hast den Bus zu Hause an der Steckdose. Jetzt kann die Aufbaubatterie wieder Energie für die nächste Etappe sammeln.

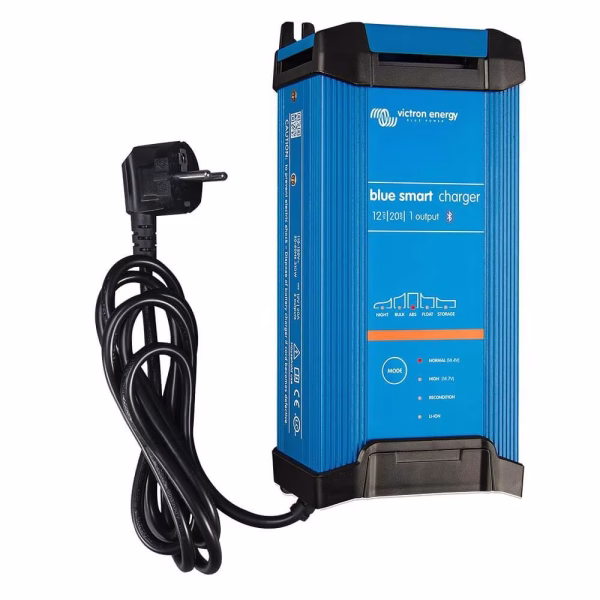

Das Blue Smart IP22 lädt eine 12-V-Batterie aus dem 230-V-Netz. Diese Ausführung hat einen Ladeausgang und liefert bis zu 20 A. Über die VictronConnect-App kannst du die Einstellungen an deine Batterie anpassen und den Ladevorgang ansehen.
20 Ampere müssen zur Batterie passen
Prüfe vor der Auswahl den erlaubten Ladestrom und das erforderliche Ladeprofil deiner Batterie. Dazu kommen ein trockener, belüfteter Montageplatz und passend dimensionierte Batterieanschlussleitungen. Die DC-Leitungen sind nicht enthalten.
Wir helfen dir bei der Auswahl
Wenn du uns Batteriemodell und Einbauort nennst, helfen wir dir bei der passenden Ausführung.
Produktvorteile
- 20 A Ladestrom und ein Ladeausgang
- Adaptiver sechsstufiger Ladealgorithmus
- Dreistufiges Ladeverfahren im Lithium-Modus
- Bluetooth, VictronConnect und VE.Smart Network
- 93 % maximaler Wirkungsgrad und nur 0,5 W im Standby
Technische Daten
| Netzeingang | 220–240 V AC nominal; zulässig 180–265 V AC, 45–65 Hz |
|---|---|
| Batteriespannung | 12 V DC |
| Ladestrom | 20 A |
| Ladeausgänge | 1 |
| Ladeverfahren | adaptiv, 6-stufig; Lithium 3-stufig |
| Wirkungsgrad | max. 93 % |
| Standby-Verbrauch | 0,5 W |
| Kühlung | lüfterunterstützt |
| Betriebstemperatur | −20 bis +50 °C; volle Leistung bis 40 °C |
| DC-Anschluss | Schraubklemmen bis 16 mm² |
| Interne Ausgangssicherung | 30 A |
| Externe Absicherung | 30–40 A; im Labs-System 30-A-MIDI-Sicherung |
| Schutzart | IP22 |
| Kommunikation | Bluetooth, VictronConnect, VE.Smart Network |
| Abmessungen | 235 × 108 × 65 mm |
| Gerätegewicht | ca. 1,3 kg |
| MPN / GTIN | BPC122042002 / 8719076037439 |
Empfohlener Kabelquerschnitt
| Einfache Leitungslänge | Victron-Mindestquerschnitt |
|---|---|
| unter 1,5 m | 4 mm² |
| 1,5 bis 4,5 m | 10 mm² |
| 4,5 bis 6,0 m | 16 mm² |
Die Werte gelten laut Victron für flexible Kupferleitungen mit mindestens 90 °C Isolationsklasse, freie Verlegung bei 30 °C Umgebungstemperatur und maximal 3 % Spannungsfall. Der konkrete Querschnitt muss zur Verlegeart und Absicherung passen.
Lieferumfang und Abgrenzung
Ladegerät mit einem Ladeausgang und 1,5 m Netzkabel mit CEE-7/7-Stecker. DC-Ladekabel, externe MIDI-Sicherung, Sicherungshalter und weiteres Anschlussmaterial sind nicht enthalten.
Offizielle Herstellerdokumentation
Hersteller: Victron Energy B.V., De Paal 35, 1351 JG Almere, Niederlande · sales@victronenergy.com
Angaben zur Produktsicherheit
Sicherheitshinweise
- Nur in trockener, gut belüfteter Umgebung auf einer nicht brennbaren Oberfläche installieren.
- Vor Wasser, hoher Feuchtigkeit, Staub und direkter Sonneneinstrahlung schützen.
- Nicht oberhalb der Batterie oder in einem geschlossenen Batteriefach montieren.
- Netzanschluss, Schutzleiter, DC-Kabel, Sicherung und Polarität entsprechend der Victron-Anleitung ausführen.
- Vor Anschluss und Betrieb prüfen, ob Batterietyp und Ladeprofil korrekt gewählt sind.
