Beschreibung
Verbraucher abschalten, bevor die Batterie zu weit entladen wird

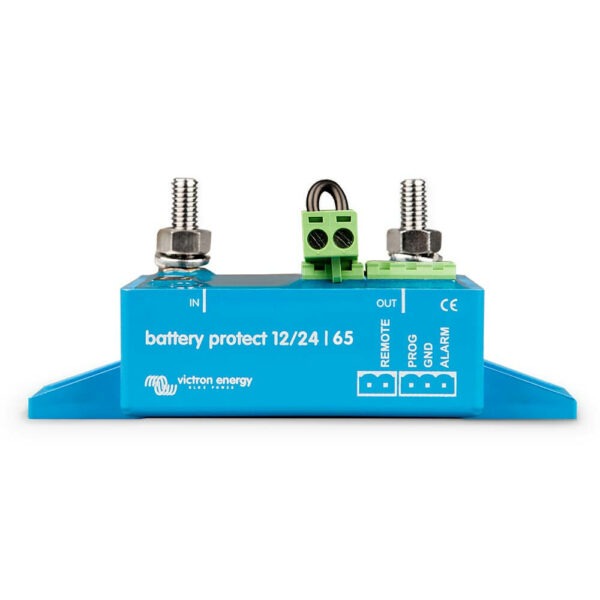

Licht oder andere Verbraucher bleiben manchmal länger eingeschaltet als geplant. Der BatteryProtect 65 A kann geeignete angeschlossene Verbraucher bei einer eingestellten Unterspannung von der Batterie trennen.
Diese Ausführung ist für passende 12- und 24-V-Anwendungen bis 65 A vorgesehen. Die Schaltprofile werden direkt am Gerät über die Siebensegmentanzeige ausgewählt; dieses Modell hat keine Bluetooth-Einstellung.
Der Einbauort im Stromkreis ist entscheidend
Der BatteryProtect ist für einen gerichteten Stromfluss ausgelegt. Er gehört deshalb nicht pauschal in jede Batteriehauptleitung und eignet sich nicht für einen bidirektionalen Strompfad eines Wechselrichter-Ladegeräts. Verbraucher, Stromstärke und Absicherung müssen dazu passen.
Wir helfen dir bei der Auswahl
Sag uns, welche Geräte du abschalten möchtest. Dann können wir prüfen, ob der BatteryProtect dafür geeignet ist.
Wesentliche Merkmale
- 65 A maximaler Dauerstrom
- 250 A Spitzenstrom für bis zu 30 Sekunden
- automatische Erkennung von 12- und 24-V-Systemen
- Betriebsspannungsbereich: 6 bis 35 V
- zehn wählbare Abschalt- und Rückschaltprofile
- Überspannungsabschaltung bei mehr als 16 V beziehungsweise 32 V
- Remote-Ein/Aus und verzögerter Alarmausgang bis 50 mA
- geringer Eigenverbrauch: 1,5 mA im Betrieb, 0,6 mA im Aus-Zustand
- Elektronik vergossen und nach IP67 geschützt; Anschlüsse IP00
- Abmessungen: 106 × 48 × 40 mm; Gewicht: 0,2 kg
Wichtiger Planungshinweis
Der BatteryProtect ist ein unidirektionales Gerät: Strom kann ausschließlich vom Anschluss „Battery“ zum Anschluss „Load“ fließen. Er ist deshalb nicht als bidirektionales Trennelement zwischen Batterie und einem kombinierten Ladegerät/Wechselrichter geeignet. Die offenliegenden Anschlüsse sind nicht wassergeschützt.
Lieferumfang
- Victron BatteryProtect BP-65
- Stecker mit vormontierter Minusleitung
- Bedienungsanleitung
Angaben zur Produktsicherheit
Hersteller:
Victron Energy B.V.
De Paal 35
1351 JG Almere
Niederlande
E-Mail: sales@victronenergy.com
Sicherheitshinweise
- Einbau, Leitungsdimensionierung und Absicherung gemäß Victron-Handbuch ausführen.
- Zwischen Batterie und BatteryProtect eine passend dimensionierte Sicherung vorsehen.
- Stromrichtung beachten: Batterie an „Battery/IN“, Verbraucher an „Load/OUT“.
- Maximalen Dauerstrom von 65 A einhalten; bei 50 °C darf das Gerät nur mit bis zu 60 % des Nennstroms belastet werden.
- Anschlussbolzen M6 mit 5 Nm anziehen.
- Gerät nicht über der Batterie montieren und Anschlüsse vor Feuchtigkeit sowie unbeabsichtigtem Berühren schützen.
