Den passenden Flachsteckkontakt für deine Leitung wählen
Wenn eine Leitung an eine Flachsteckzunge angeschlossen wird, müssen Kontaktmaß und Leitungsquerschnitt zusammenpassen. Diese TE-Connectivity-Kontakte sind für Steckzungen mit 6,35 × 0,8 mm und Leitungen von 2,5 bis 6 mm² vorgesehen.
Die benötigte Ausführung gezielt bestellen
Geliefert werden zwei lose, unisolierte Flachsteckhülsen. Sie müssen mit einem zum Kontakt und Querschnitt passenden Werkzeug vercrimpt werden. Die zulässige Stromstärke der Verbindung richtet sich nach dem gesamten Anschluss einschließlich Gegenkontakt, Leitung und Sicherung.
Wir helfen dir bei der Auswahl
Wenn du uns Kabelquerschnitt und Anschlussmaß nennst, können wir die passende Variante zuordnen.
Technische Daten
| Hersteller / Teilenummer | TE Connectivity / 1544133-1 |
|---|---|
| Leiterquerschnitt | 2,5–6 mm² |
| Passende Steckzunge | 6,35 × 0,8 mm |
| Typische Strombelastbarkeit | 46 A laut TE Connectivity |
| Ausführung | unisoliert, verzinnt, F-Crimp |
Lieferumfang

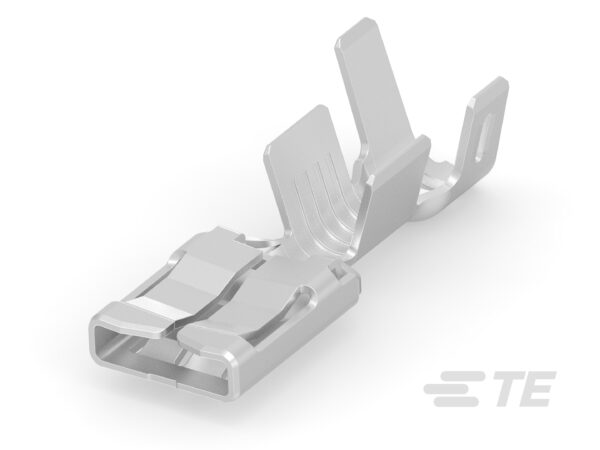

2 × TE Connectivity Flachsteckhülse 1544133-1. Sicherungshalter, Sicherung, Kabel und Isolierung sind nicht enthalten.
Montage- und Sicherheitshinweise
- Nur mit geeignetem Crimpwerkzeug fachgerecht verarbeiten.
- Nach dem Crimpen elektrisch isolieren, zugentlasten und den sicheren Sitz prüfen.
- Die zulässige Stromstärke des Gesamtkreises richtet sich immer nach der schwächsten Komponente. Der Labs-Sicherungshalter 2674 bleibt auf maximal 25 A begrenzt.
- Vor Arbeiten am Stromkreis die Spannungsversorgung trennen.
Herstellerquelle: TE Connectivity 1544133-1.
Bezugsquelle: Mouser Deutschland, Lose Ware.
