Beschreibung
Mehr Fläche auf dem originalen VW-Heckträger.

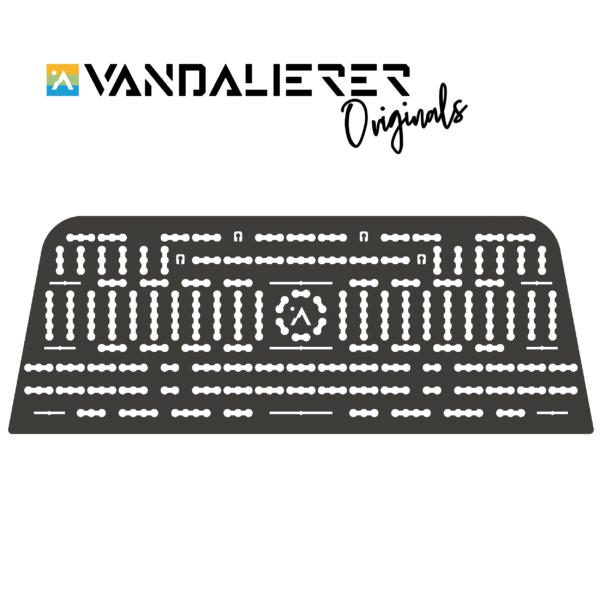

Der Vandalierer Labs Geräteträger für Fahrradträger erweitert geeignete originale Volkswagen Heckklappen-Fahrradträger von VW T5 und VW T6 um eine große, flexibel nutzbare Träger- und Montagefläche.
Kompatibilität
- VW T5: Original-VW Heckklappen-Fahrradträger 7H0071104.
- VW T6: Original-VW Heckklappen-Fahrradträger des gleichen Trägertyps mit passender beziehungsweise identischer Originalschienen-Geometrie; Referenzteilenummer 7E0071104.
Beim T6 existieren unterschiedliche Index- und Bauvarianten des Originalträgers. Entscheidend ist deshalb die passende Schienen- und Profilgeometrie. Abweichende T6-Träger werden nur nach dokumentierter Passprüfung freigegeben.
Produktdaten
- Außenmaß laut CAD: ca. 139,6 × 52,0 cm
- Material: EN AW-5754 (AlMg3), 4 mm
- Finish: Pulverbeschichtung schwarz matt
- CAD-berechnetes Gewicht der Aluminiumplatte: ca. 5,6 kg
- Maximale Zuladung auf der Trägerplatte: 50 kg
- Bei fachgerechter Montage und Ladungssicherung für den Fahrbetrieb freigegeben
Wichtiger Hinweis zur Traglast
Maßgeblich ist immer die niedrigste zulässige Belastungsgrenze innerhalb des Gesamtsystems. Das Eigengewicht der Trägerplatte, Adapter, weitere Anbauteile und die gesamte Zuladung sind auf die zulässige Traglast des verwendeten Fahrradträgers anzurechnen. Die Herstellerangaben des Fahrradträgers dürfen nicht überschritten werden.
Lieferumfang
1 × Trägerplatte und 9 × PETG-Kunststoffadapter.
Nicht im Lieferumfang: Schrauben, Unterlegscheiben und Muttern zur Befestigung am Fahrradträger.
Erforderliche Befestigungshardware
- 9 × M6 × 60 Edelstahlschrauben, mindestens A4-70 nach ISO 3506-1
- 9 × A4-Unterlegscheiben
- 9 × neue selbstsichernde M6-Stoppmuttern aus Edelstahl A4, mindestens Festigkeitsklasse 70, mit nichtmetallischem Sicherungseinsatz
Vorgeschriebene Schraubensicherung: Für den Fahrbetrieb darf die Trägerplatte ausschließlich mit allen neun selbstsichernden Schraubverbindungen montiert werden. Normale Muttern ohne wirksame Losdrehsicherung sind unzulässig.
Anzugsdrehmoment: 5,0 Nm ± 0,5 Nm. Der Wert gilt für saubere, trockene und ungeschmierte Gewinde. Die Verschraubungen gleichmäßig in zwei Durchgängen anziehen. Nur unbeschädigte Verbindungselemente verwenden. Selbstsichernde Muttern nach einer Demontage ersetzen.
Montage und Ladungssicherung
Die Trägerplatte wird mit den 9 PETG-Adaptern und der genannten M6-Hardware an den passenden Originalschienen des VW-Fahrradträgers befestigt. Nach den ersten 50 km sind sämtliche Verschraubungen zu kontrollieren und bei Bedarf mit 5,0 Nm nachzuziehen. Vor jeder weiteren Fahrt sind Montage, Schraubverbindungen, Adapter und Ladungssicherung zu kontrollieren.
Transportierte Gegenstände müssen form- und kraftschlüssig befestigt sein. Kennzeichen, Beleuchtung und sicherheitsrelevante Fahrzeugfunktionen dürfen nicht verdeckt oder beeinträchtigt werden.
Hersteller: Vandalierer Labs UG (haftungsbeschränkt)
Anschrift: Am Tanneneck 7, 82432 Walchensee, Deutschland
Produktsicherheit: office@vandaliererlabs.de
