Beschreibung

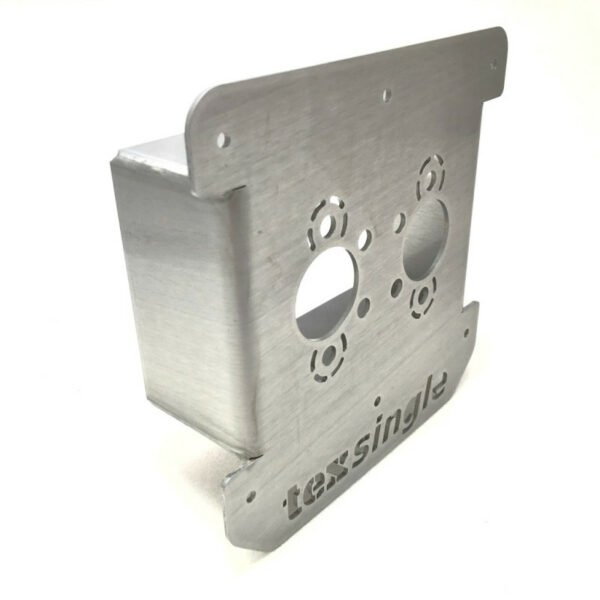

Einbauflansch EVO für Luftstandheizungen bis 48 mm Bodenstärke
Der Edelstahlflansch ermöglicht den Einbau einer Luftstandheizung in stärkere Fahrzeugböden, Wände und Sandwichplatten. Die EVO-Ausführung verbessert die thermische Entkopplung der vier Befestigungsbolzen.
Technische Daten
- geeignet für Boden- und Wandstärken bis 48 mm
- benötigter Ausschnitt: ca. 88 × 130 mm
- Material: Edelstahl, lasergeschnitten und verschweißt
- passend für Autoterm Air/Planar 2D, 4D und 44D sowie Heizungen mit entsprechendem Flanschbild
- Artikelgewicht: 0,59 kg
- Verpackungsmaß: 15 × 15 × 4,8 cm
Montagehinweis
Einbauort und Bodenstärke vor dem Ausschnitt prüfen. Flansch mit geeigneter Dichtmasse einsetzen und sicher verschrauben. Die Montage der Heizung sowie von Kraftstoff-, Verbrennungsluft- und Abgasleitungen muss nach den Vorgaben des jeweiligen Heizungsherstellers erfolgen.
Angaben zur Produktsicherheit
Hersteller und verantwortliche Person:
tigerexped GmbH & Co. KG
Weseler Str. 82
46519 Alpen
Deutschland
E-Mail: info@tigerexped.de
Sicherheitshinweise
- Nur für Heizgeräte mit passendem Flanschbild und innerhalb der angegebenen Boden-/Wandstärke verwenden.
- Ausschnitt, Abdichtung und Verschraubung fachgerecht ausführen.
- Vorgaben des Heizungsherstellers zu Mindestabständen, Kraftstoff-, Verbrennungsluft- und Abgasführung vollständig beachten.
- Nach Montage festen Sitz, Abdichtung und freie Leitungsführung kontrollieren.
Produktsicherheit
Herstellerinformationen
tigerexped GmbH & Co. KG
Weseler Str. 82
46519 Alpen
Deutschland
sales@tigerexped.de
Verantwortliche Person in der EU
tigerexped GmbH & Co. KG
Weseler Str. 82
46519 Alpen
Deutschland
sales@tigerexped.de
Sicherheitshinweise
⚠️ Sicherheitshinweise – Einbauflansch EVO bis 48 mm
- Nur für Luftstandheizungen mit passendem Flanschbild und für Boden- beziehungsweise Wandstärken bis maximal 48 mm verwenden. Vor Montage die Freigaben und Einbauvorgaben des Heizungsherstellers prüfen.
- Vor dem Herstellen des etwa 88 × 130 mm großen Ausschnitts beide Seiten des Einbauorts auf tragende Bauteile, Kabel, Kraftstoff-, Brems- und Wasserleitungen sowie ausreichende Abstände kontrollieren.
- Der Flansch muss plan, spannungsfrei, dauerhaft dicht und sicher verschraubt montiert werden. Geeignete, temperatur- und medienbeständige Dichtmasse verwenden und blanke Schnittkanten gegen Korrosion schützen. Eine verspannte Heizung kann zu Funktionsstörungen führen.
- Die thermische Entkopplung der EVO-Ausführung ersetzt nicht die vorgeschriebenen Mindestabstände zu brennbaren oder temperaturempfindlichen Materialien. Offene Dämmstoffe im Bereich von Heizung und Abgasdurchführung vermeiden beziehungsweise fachgerecht schützen.
- Verbrennungsluft-, Abgas- und Kraftstoffanschlüsse müssen vollständig außerhalb des Innenraums liegen und nach der Anleitung der eingesetzten Heizung montiert werden. Abgase und Kraftstoff dürfen nicht in den Fahrzeuginnenraum gelangen.
- Vor Inbetriebnahme Ausschnitt, Verschraubung, Abdichtung, Kraftstoffdichtheit und Abgasführung prüfen. Bei Lockerung, Korrosion, Undichtigkeit, Abgasgeruch oder Beschädigung die Heizung nicht betreiben.
Verbindlich sind zusätzlich die Einbau-, Betriebs- und Sicherheitshinweise der eingesetzten Luftstandheizung.
