Beschreibung

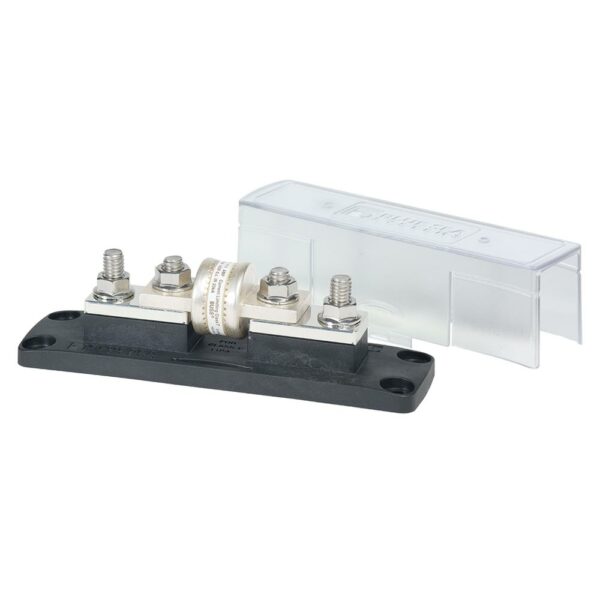

Ein fester Platz für deine Class-T-Sicherung
Eine verschraubte Sicherung braucht einen passenden Halter und einen zugänglichen Montageort. Dieser Halter ist für Class-T-Sicherungen im Bereich 225–400 A vorgesehen.
Halter, Sicherung und Anschlüsse passend auswählen
Welche Sicherungsstärke deine Anlage benötigt, richtet sich nach Leitung, Gerät und Systemauslegung. Prüfe auch die Baugröße der Sicherung und die M10-Anschlüsse dieses Halters. Die Sicherung ist nicht enthalten.
Wir helfen dir bei der Auswahl
Prüfe vor der Bestellung Sicherungsbauform und Kabelanschlüsse. Wenn du uns die geplante Kombination nennst, helfen wir bei der Zuordnung.
Technische Daten
- Für Class-T-Sicherungen von 225 bis 400 A
- Maximale Betriebsspannung: 160 V DC
- Maximaler Kabelquerschnitt: 108 mm² / AWG 4/0
- Kabel- und Sicherungsanschlüsse: M10
- Befestigungsschrauben: M6
- Maximales Anzugsdrehmoment: 21,47 Nm
- Sicherungsblock aus verzinntem Kupfer
- Nicht zündgeschützt
- Abmessungen: 178 × 51 × 59 mm
Lieferumfang: 1× Class-T-Sicherungshalter mit Abdeckung, ohne Sicherung.
Auslegungshinweis: Der Dauerstrom sollte höchstens 80 % des gewählten Sicherungswerts betragen.
