Beschreibung

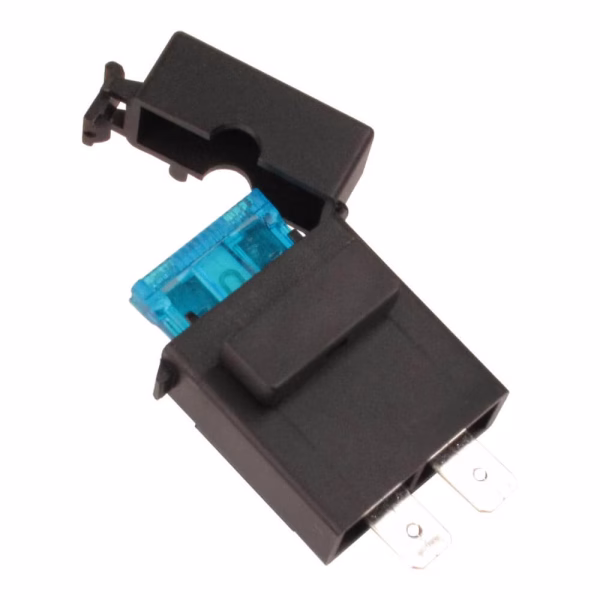

Ein Halter für einzelne kleinere Verbraucherstromkreise
Du möchtest einen passenden 12-V-Verbraucher einzeln absichern und die Sicherung gut erreichbar montieren. Dieser anreihbare Halter nimmt ATO/ATC-Flachstecksicherungen in der 19-mm-Standardbauform auf.
Im Labs-System verwenden wir diesen Halter für Absicherungen bis einschließlich 25 A. Ab 30 A setzen wir auf MIDI-Sicherungen.
Die Anschlusskontakte mit einplanen
Zum Anschluss werden passende 6,3-mm-Faston-Flachsteckhülsen benötigt. Für eine 6-mm²-Leitung muss auch der Kontakt ausdrücklich zu diesem Querschnitt passen. Sicherung und Kontakte gehören nicht zum Lieferumfang; die gesamte Verbindung wird auf die Last und Leitung abgestimmt.
Wir helfen dir bei der Auswahl
Prüfe vor der Bestellung Sicherungsbauform und Kabelanschlüsse. Wenn du uns die geplante Kombination nennst, helfen wir bei der Zuordnung.
Technische Daten
- Geeignete Sicherungen: ATO/ATC, 19 mm
- Einsatzbereich: 12- und 24-V-DC-Bordnetze
- Maximaler Sicherungswert im Labs-System: 25 A
- Anschluss: zwei 6,3-mm-Faston-Steckkontakte
- 6-mm²-Leitungen anschließbar, wenn dafür geeignete 6,3-mm-Flachsteckhülsen verwendet und fachgerecht vercrimpt werden
- Mehrere Halter können seitlich zu einem kompakten Block zusammengesteckt werden
- Abdeckung im Lieferumfang
Lieferumfang
1× Sicherungshalter FOFH30A mit Abdeckung. Flachstecksicherung, Flachsteckhülsen und Kabel sind nicht enthalten.
Wichtiger Hinweis zum Kabelanschluss
Der Halter besitzt keine direkte Kabelklemmung. Die Eignung für 6 mm² ergibt sich erst durch passende, für 4–6 mm² freigegebene 6,3-mm-Faston-Flachsteckhülsen. Ungeeignete oder schlecht vercrimpte Kontakte können sich unter Last stark erwärmen.
Angaben zur Produktsicherheit
- Der Sicherungswert muss zur Strombelastbarkeit der Leitung, zur Verlegeart und zur angeschlossenen Last passen.
- Den Halter möglichst nahe an der speisenden Batterie beziehungsweise Stromquelle montieren.
- Montage und Kontaktierung ausschließlich im spannungsfreien Zustand durchführen.
- Nur fachgerecht vercrimpte, zum Leitungsquerschnitt passende Kontakte verwenden.
- Für Absicherungen ab 30 A ist im Labs-System ein MIDI-Sicherungshalter vorgesehen.
Hersteller: Truecom Technology Corp., Xintai 5th Road 99, 22175 New Taipei City, Taiwan · carollo@truecom.com.tw
EU-Verantwortlicher: FraRon electronic GmbH, Industriestr. 2a, 63825 Schöllkrippen, Deutschland · einkauf@fraron.de
